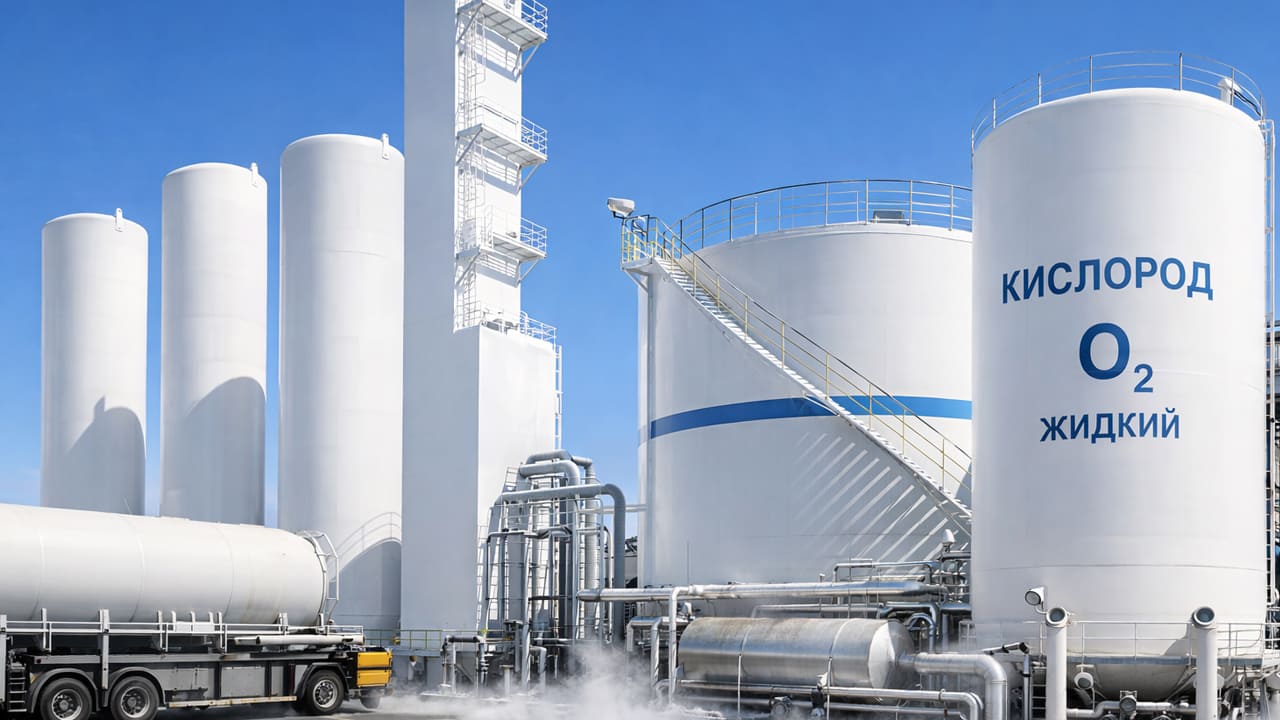

Атмосферный воздух состоит из нескольких компонентов, для его разделения применяют высокотехнологичное криооборудование. Криогенные установки позволяют производить одновременно несколько криопродуктов в виде жидкости или газа. Одним из наиболее востребованных ингредиентов смеси служит кислород.
Принцип работы
В основу работы ВРУ положен метод криогенной ректификации, основанной на разнице температур кипения компонентов сжиженной воздушной смеси.
Процесс состоит из следующих этапов:
- поступающий воздух сжимается компрессорами до заданных значений давления;
- смесь освобождается в адсорберах (оксид алюминия, цеолит) от влаги, углекислого газа, углеводородов, прочих примесей;
- затем происходит охлаждение при помощи детандеров до сверхнизких температур;
- в нижней колонне происходит разделение на жидкость, обогащённую кислородом и азот, в верхней ‒ в результате многократного испарения О2 собирается внизу, а азот уходит наверх;
- жидкий кислород отбирается из конденсатора, поставляются потребителю в виде жидкости или газа.
Особенности конструкции, эксплуатации
- ВРУ для О2 отличаются от установок, предназначенных для получения других компонентов воздуха, по технологии, оборудованию, эксплуатационным расходам, по требованиям к безопасности;
- установка включает три основных блока: теплообменный и очистительный, криогенный, разделительный;
- в базовую комплектацию входят следующие группы оборудования:
- основная: теплообменные приспособления, испарители, конденсаторы, ректификационные и промывные колонны, т.д.;
- вспомогательная: аппаратура, осуществляющая предварительную подготовку воздуха;
- машинная: компрессоры, детандеры;
- дополнительная, включающая криоемкости для хранения продуктов, трубопроводы.
- в ректификационный узел включается верхняя и нижняя разделительные колонны, конденсатор, испаритель, охладители;
- кислород, активный окислитель, поэтому существуют некоторые ограничения:
- материалы, вступающие в контакт с О2, должны быть инертны по отношению к нему, не вступать в химические реакции;
- арматуру, детали, трубопроводы во избежание возгорания промывают спецсоставами, продувают инертными газами;
- применяют только специальные смазки, указанные в руководстве по эксплуатации;
- технологические линии оснащены системами аварийной сигнализиции, блокировками для предотвращения нештатных ситуаций, пожаров, взрывов.
Как и где приобрести
В продаже ООО «РусГазКрио» различное криогенное оборудование китайского производителя Hangzhou Oxygen Plant Group, в том числе ВРУ для получения жидкого кислорода. Для обсуждения проекта, расчёта стоимости можно отправить заявку здесь, на сайте нашей компании. Сотрудники сообщат цены, компонуют установку под конкретный запрос клиента. Криооборудование будет подобрано с учётом особенностей кислорода, в каком количестве и в какой степени он должен производиться, принимаются во внимание возможности автоматизации процессов.
