Винтовые безмасляные компрессоры



Тип агрегата	Мощность, кВт	Давление всасывания, МПа (изб.)	Давление нагнетания, МПа (изб.)	Суточная производительность (10.000 м3/сутки)
LGM163A/W	15-75	0.02-0.2	0.4-0.8	0.5-1.0
LGM204A/W	55-160	0.02-0.2	0.4-0.8	1.0-2.0
LGM255A/W	55-280	0.02-0.2	0.4-0.8	1.5-4.2
LGM321A/W	160-560	0.02-0.2	0.4-0.8	4.8-7.2
LGM408A/W	315-1400	0.02-0.2	0.4-0.8	9.6-19.0
LGM510A/W	800-2000	0.02-0.2	0.4-0.8	26.0

Описание безмасляного двухвинтового основного блока

Компрессорный блок содержит пару прецизионных винтовых роторов: ведущий и ведомый. Привод вращает ведущий ротор, а ведомый синхронизируется через зубчатую передачу; рабочие зазоры сохраняются, прямого контакта роторов нет. Такая схема обеспечивает точное фазирование и эффективное сжатие газа в винтовых каналах. Зубчатая передача и подшипники смазываются специальным компрессорным маслом. Механическое уплотнение на валу основного блока исключает попадание масла в камеру сжатия и предотвращает загрязнение корпуса подшипников, полностью изолируя компрессионную полость от узлов подшипников и синхронизирующей передачи.

Основные узлы, преимущества

• Основной блок. Безмасляный двухвинтовой блок с интегрированным энергоэффективным приводом. Компактная конструкция и длительный ресурс.
• Электродвигатель. Высококачественный бесщеточный двигатель со встроенным частотным регулированием и высоким КПД.
• Муфта. Гибкая пластинчатая муфта, защищающая винтовую пару при перегрузках и в нештатных ситуациях.
• Частотный преобразователь. Плавное регулирование скорости, точное соответствие требуемой производительности и давления, быстрый отклик.
• Охладитель. Эффективное охлаждение масла (системы смазки передачи) и сжатого газа, коррозионная стойкость, малые потери давления и возможность рекуперации тепла.
• Фильтрация масла. Двухлинейный высокоточный фильтр с большой грязеёмкостью; переключение линий без остановки агрегата, удобное обслуживание.
• Масляный насос. Обеспечивает стабильную подачу и давление масла для надёжной работы узлов.
• Программируемый логический контроллер (ПЛК). Диапазон регулирования производительности 0–100%. Плавная работа, минимальные потери на холостом ходу, поддержка подключения к облачной системе мониторинга.
• Система фильтрации. Эффективно удаляет твёрдые частицы, пыль и влагу. Высокая эффективность, большая грязеёмкость и длительный ресурс сменных элементов.
• Газожидкостный сепаратор и осушка. Двухступенчатое разделение и осушка с минимальными потерями давления и низким энергопотреблением; современные технологии для высокой эффективности и надёжности.

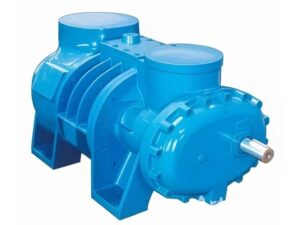

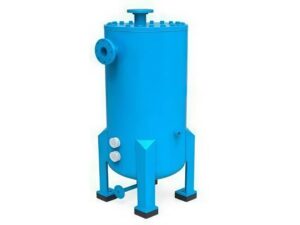

Система фильтрации воздуха              Двухвинтовой основной блок

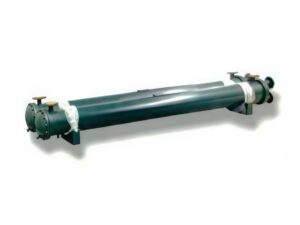

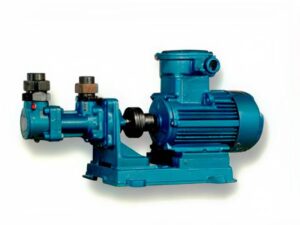

Охладитель                                              Масляный насос

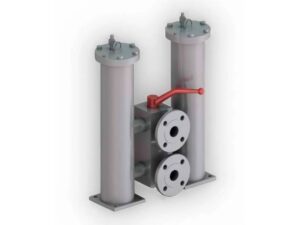

Фильтр

Как выбрать безмасляный винтовой компрессор

Подобрать конкретную модель непросто, это комплексная задача, требующая анализа сразу нескольких факторов. При этом учитываются как текущие потребности, так и потенциальные возможности для масштабирования в дальнейшем. Выбор зависит в первую очередь от назначения машины, предъявляемых к ней требований:

• оценка производительности, необходимо сложить потребление готового продукта всеми одновременно работающими инструментами, добавить 20-30% про запас для оптимального режима работы компрессора; учитывают также коэффициент одновременности подключения (0.6 ‒ 0.8);
• определение рабочего давление оборудования;
• какая нужна степень чистоты воздуха (классы от 0-1 до 2-3 в зависимости от назначения, отрасли потребления);
• какой тип безмасляной технологии: с влажной или сухой смазкой;
• планируемый режим работы: для непрерывной работы можно использовать агрегат без ресивера, для периодической необходим воздушный бак;
• требуемая энергоэффективность для снижения эксплуатационных затрат, обращают внимание на показатель удельной мощности агрегата;
• оценка уровня шума, какой подойдёт для конкретного применения (для ограниченных пространств используют шумопоглощающие кожухи);
• какие предстоят условия эксплуатации: температура, влажность, запыленность в помещении, наличие агрессивных веществ в атмосфере, требования к мобильности машины.

Важный момент: выбор производителя, его репутация, предоставление сервисной поддержки, доступность запчастей.
