Эта статья ‒ практическое руководство для специалистов, которые проектируют пневмосистемы, обслуживают компрессорные станции и принимают решения о закупке. Здесь разобрано устройство винтовых машин маслозаполненного и сухого типа, физика процесса сжатия, схемы охлаждения и алгоритмы диагностики типовых неисправностей.
Винтовая компрессорная установка мощностью 75 кВт в составе пневмосистемы производственного цеха.
Что такое винтовой компрессор и почему он вытесняет поршневые машины
Винтовой воздушный компрессор ‒ это объемная роторная машина, в которой сжатие газа происходит за счет вращения двух взаимозацепленных роторов в общем корпусе. Один ротор имеет выпуклые зубья (ведущий), второй ‒ вогнутые впадины (ведомый). При вращении объем рабочих камер между зубьями и стенкой корпуса уменьшается, и воздух сжимается до заданного давления.
Принципиальное отличие от поршневых аналогов ‒ непрерывность процесса. Здесь нет возвратно-поступательного движения, нет рабочих клапанов в зоне сжатия, нет инерционных нагрузок. Роль газораспределителя выполняет сама геометрия роторов: всасывание и нагнетание происходят через неподвижные окна в корпусе, а не через тарельчатые или пластинчатые клапаны, как в поршневых машинах. Это дает три эксплуатационных преимущества, критичных для промышленности:
• Ресурс винтового блока составляет 40 000–80 000 моточасов до капитального ремонта против 10 000–15 000 у поршневых машин.
• КПД на номинальных режимах достигает 92–95% у современных двухступенчатых машин с промежуточным охлаждением ‒ благодаря отсутствию мертвого объема и оптимизированным асимметричным профилям роторов. Одноступенчатые машины среднего ценового сегмента показывают 87–91%.
• Удельный расход энергии на выработку 1 м³ сжатого воздуха ниже на 15–25%.
Для главного энергетика это означает, что компрессор винтового типа окупает разницу в цене с поршневым за 2–3 года эксплуатации только на электроэнергии. А для технолога ‒ стабильное давление в магистрали без пульсаций, которые портят покрытие при покраске и сбивают настройки пневмоавтоматики.
Принцип работы воздушного винтового компрессора: физика процесса

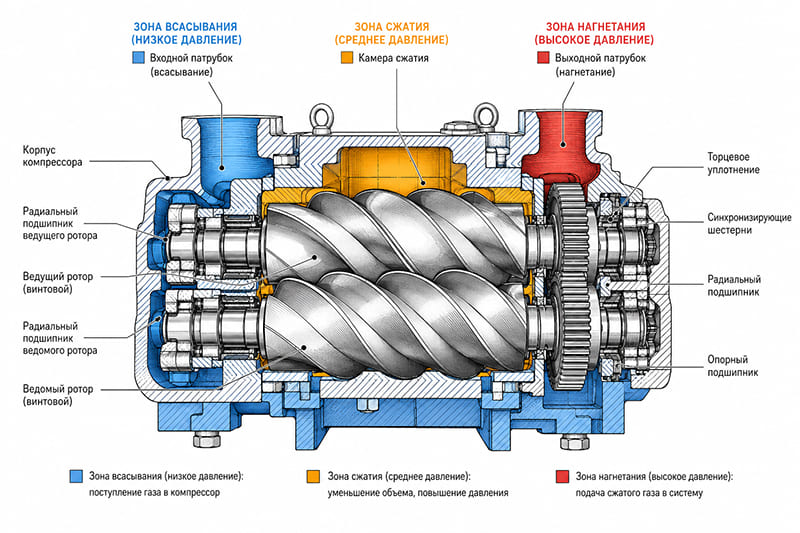

Чтобы понимать причины неисправностей, нужно представлять, что происходит внутри винтового блока в каждый момент времени. Цикл сжатия делится на четыре фазы.
Фаза всасывания. Когда зубья роторов выходят из зацепления со стороны всасывающего патрубка, между ними образуется полость переменного объема. Атмосферный воздух через фильтр и впускной клапан заполняет эту полость. Никаких всасывающих клапанов нет ‒ роль распределителя выполняет сама геометрия роторов.
Фаза переноса. Роторы поворачиваются, отсекают порцию воздуха от всасывающей зоны и переносят ее вдоль оси к нагнетательному окну. На этом этапе объем камеры еще не меняется.
Фаза сжатия. Зубья ведущего ротора начинают входить во впадины ведомого. Объем рабочей камеры сокращается, давление растет. У маслозаполненных машин в этот момент в камеру впрыскивается масло ‒ оно уплотняет зазоры, отводит тепло и смазывает поверхности.
Фаза нагнетания. Камера достигает выпускного окна, сжатый воздух выталкивается в маслоотделитель (или сразу в магистраль ‒ у сухих компрессоров).
Геометрия профилей зубьев ‒ ключевой технологический параметр. Современные асимметричные профили (SRM, Rotorcomp, Atlas Copco) обеспечивают объемный КПД до 98%. Изношенные или с задирами роторы теряют производительность на 20–30%, при этом потребляемая мощность не падает.
Устройство винтового компрессора: разбор по узлам
Полная схема компрессорного винтового воздушного агрегата включает 12–15 функциональных узлов, объединенных в три контура: воздушный, масляный (у маслозаполненных) и контур охлаждения.
Винтовой блок (airend)
Сердце установки. Состоит из чугунного корпуса, пары роторов, подшипниковых узлов (обычно роликоподшипники со стороны всасывания и упорные шарикоподшипники со стороны нагнетания) и торцевых уплотнений. Зазоры между роторами и корпусом ‒ от 0,03 до 0,15 мм. Эти микроны определяют производительность всей машины.
Система всасывания
Включает воздушный фильтр (степень очистки до 3 мкм), впускной (всасывающий) клапан и регулятор производительности. Впускной клапан выполняет двойную функцию: открывает/закрывает доступ воздуха при режимах работы/холостого хода и предотвращает обратный выброс масла при остановке.
Маслоотделитель (сепаратор)
В маслозаполненных машинах смесь воздуха и масла после винтового блока попадает в сепараторный бак. Здесь происходит трехступенчатая сепарация: гравитационная (тяжелое масло оседает), инерционная (центробежные силы на лопатках) и фильтрация через коалесцирующий сепарирующий элемент. Остаточное содержание масла в воздухе на выходе качественного сепаратора ‒ 2–3 мг/м³.
Контур охлаждения
Охлаждение компрессора воздушного винтового решает две задачи: отвод тепла сжатия от воздуха и поддержание рабочей температуры масла (75–95°C). Применяется два типа исполнения.
| Тип охлаждения | Принцип | Где применяется | Особенности эксплуатации |
| Воздушное | Радиатор + осевой вентилятор | Цеха с притоком воздуха, мощности до 250 кВт | Требует регулярной чистки радиатора, чувствительно к температуре в помещении |
| Водяное | Кожухотрубный теплообменник | Установки от 75 кВт, горячие цеха | Нужна оборотная вода с подготовкой, защита от накипи |
Перегрев ‒ причина 40% всех аварийных остановов винтовых машин. Температурный датчик настроен на отключение при 110–115°C, но критическим режимом для масла является длительная работа выше 100°C ‒ продукт деградирует за 1500–2000 часов вместо штатных 6000–8000.
Совет эксперта. При проектировании компрессорной не экономьте на вентиляции помещения. На каждый киловатт мощности компрессора нужно отводить около 1,1 кВт тепла. Для установки 75 кВт это означает приток воздуха не менее 18 000 м³/час. Игнорирование этого правила приводит к тому, что новый компрессор летом уходит в защиту по температуре уже через 30 минут работы.
Электродвигатель и привод
Для промышленных установок типа компрессор винтовой воздушный 380в профессиональный применяются асинхронные двигатели класса IE3 или IE4. Связь с винтовым блоком ‒ через эластичную муфту (прямой привод) или ременную передачу. Прямой привод имеет на 3–5% выше КПД и не требует обслуживания ремней, но дороже и сложнее в ремонте при поломке.
Система управления
Контроллер отслеживает давление в магистрали, температуру масла и воздуха, ток электродвигателя, состояние фильтров. Современные контроллеры (Atlas Copco Elektronikon, Kaeser Sigma Control, отечественные аналоги) поддерживают режимы каскадного управления группой компрессоров с выравниванием моточасов.
Маслозаполненные и сухие винтовые компрессоры: в чем разница
Выбор между двумя архитектурами определяется требованиями к чистоте сжатого воздуха и экономикой эксплуатации. Это не вопрос «лучше-хуже», а вопрос соответствия задаче.
Маслозаполненные машины
Масло впрыскивается непосредственно в камеру сжатия. Оно выполняет четыре функции: уплотняет зазоры между роторами, отводит до 80% тепла сжатия, смазывает подшипники и шестерни синхронизации, гасит шум. Степень сжатия в одной ступени ‒ до 13 бар, у двухступенчатых исполнений ‒ до 16 бар.
Минусы ‒ необходимость многоступенчатой очистки воздуха от масла на выходе и регулярная замена компрессорного масла, сепаратора и масляного фильтра.
Безмасляные (сухие) машины
Роторы вращаются без касания друг друга и стенок корпуса, синхронизация обеспечивается шестернями. Зазоры компенсируются прецизионным изготовлением и термостойкими покрытиями роторов (политетрафторэтилен, керамика). Для достижения промышленного давления применяются две ступени сжатия с промежуточным охлаждением.
Безмасляные компрессоры дают воздух класса 0 по ISO 8573-1 ‒ без следов углеводородов. Это критично для фармацевтики, пищевого производства, электроники, медицинского кислорода. Цена ‒ на 50–80% выше маслозаполненного аналога, ресурс винтового блока меньше из-за более жестких условий работы.
Для производств, где недопустимо попадание масла в технологический процесс ‒ розлив напитков, производство стерильных лекарств, окраска оптики ‒ компания «Русгазкрио» поставляет винтовые безмасляные компрессорные установки производительностью от 1,5 до 50 м³/мин. Подбор конфигурации идет под конкретный класс чистоты воздуха и режим эксплуатации заказчика.
Сравнение характеристик: винтовой против поршневого и центробежного
| Винтовой | Поршневой | Центробежный | |
| Диапазон производительности, м³/мин | 0,5–100 | 0,1–50 | от 50 |
| Рабочее давление, бар | 6–16 | до 40 | 4–10 |
| Ресурс до капремонта, моточасов | 40 000–80 000 | 10 000–15 000 | 60 000+ |
| КПД на номинальном режиме | 92–95% | 85–88% | 80–85% (растёт с нагрузкой) |
| Шум, дБ(А) | 65–75 | 85–95 | 80–90 |
| Пульсации давления | минимальные | значительные | отсутствуют |
| Цена за 1 м³/мин, отн. ед. | 1,0 | 0,6–0,7 | 1,4 |
Винтовые машины занимают «золотую середину» по соотношению цена/ресурс/удобство и покрывают 70% промышленных задач со средним и постоянным потреблением воздуха. Поршневые остаются востребованы там, где нужны высокие давления или периодическая работа. Центробежные ‒ для крупнотоннажных производств с потреблением от 100 м³/мин.
Ремонт и обслуживание: диагностика типовых неисправностей
Грамотная эксплуатация винтового компрессора строится на двух принципах: соблюдение регламента ТО и быстрая диагностика отклонений по косвенным признакам. Большинство аварийных остановов можно предвидеть за 100–300 моточасов до отказа.
Регламентное обслуживание
Базовый интервал ТО привязан к моточасам и условиям работы. Усредненный график для маслозаполненной машины выглядит так:
500 ч (первое ТО): Замена масла, масляного фильтра, проверка натяжения ремней
2000 ч: Замена воздушного и масляного фильтров, контроль сепаратора
4000 ч: Замена сепаратирующего элемента, проверка впускного клапана
8000 ч: Полная замена масла (синтетика), диагностика подшипников винтового блока
40 000 ч: Капитальный ремонт винтового блока
Топ-7 неисправностей и алгоритм поиска причины
1. Падение производительности при штатном давлении. Причины: загрязнен воздушный фильтр (проверка по перепаду давления), неисправен впускной клапан (не открывается полностью), износ винтовой пары (требует разборки и замера зазоров).
2. Перегрев и срабатывание защиты по температуре. Загрязнен радиатор охлаждения, низкий уровень масла, неисправен термостатический клапан масляного контура, недостаточная вентиляция помещения, использование масла неверной вязкости.
3. Повышенный уровень масла на выходе. Забит или разрушен сепарирующий элемент, переполнен маслобак, не работает обратный клапан слива масла из сепаратора, неисправен минимального давления клапан.
4. Компрессор не выходит на рабочее давление. Утечки в магистрали потребителя (проверка ультразвуком), неисправность регулятора, износ винтового блока, проблемы с инвертором у машин с частотным регулированием.
5. Стук и вибрация в винтовом блоке. Разрушение подшипников ‒ самый опасный признак. Эксплуатация в таком режиме приводит к катастрофическому отказу: задиры роторов, повреждение корпуса. Останов и диагностика обязательны.
6. Частые пуски и остановы. Малый объем ресивера относительно производительности, утечки в системе, неверные настройки давления включения/отключения.
7. Срабатывание защиты по току электродвигателя. Заклинивание винтового блока (масляное голодание, попадание грязи), межвитковое замыкание в обмотках, низкое напряжение в сети.
Капитальный ремонт винтового блока
Это самая ответственная операция, требующая специализированной оснастки.
Этапы:
• Демонтаж блока с рамы, разборка с маркировкой положения деталей.
• Дефектовка: замер зазоров, контроль геометрии роторов на координатно-измерительной машине, оценка состояния подшипников и уплотнений.
• Замена подшипников (только оригинальные SKF, FAG ‒ китайские аналоги дают ресурс в 2–3 раза меньше) и торцевых уплотнений.
• При наличии задиров на роторах ‒ шлифовка или замена пары.
• Сборка с контролем осевых зазоров (динамометрический ключ обязателен), холодная обкатка, тест на стенде с замером производительности.
Стоимость капремонта винтового блока составляет 25–40% от цены нового компрессора. Самостоятельный ремонт силами заводской ремонтной службы экономически оправдан только при наличии обученного персонала и оснастки. В остальных случаях разумнее передавать работу авторизованному сервису.
Совет эксперта. Никогда не доливайте в маслозаполненный компрессор масло, отличающееся от залитого. Смешивание минерального и полусинтетического, разных производителей или разных вязкостей вызывает выпадение присадок в осадок, забивает фильтры и сепаратор. Если нужна срочная доливка, а оригинального масла нет ‒ лучше остановить компрессор, чем рисковать винтовым блоком.
Подбор винтового компрессора под задачу
Грамотный подбор начинается с трех вопросов: какова пиковая и средняя потребность в воздухе, какое рабочее давление нужно потребителям, какие требования к качеству воздуха.
Производительность. К расчетному потреблению добавляется запас 15–20% на утечки и развитие производства. Если разброс между пиком и минимумом превышает 40% ‒ имеет смысл выбирать машину с частотным преобразователем или каскад из нескольких меньших компрессоров.
Давление. Не нужно «брать с запасом». Каждый дополнительный бар сверх необходимого ‒ это 7% перерасхода электроэнергии. Для большинства цехов с пневмоинструментом достаточно 7–8 бар, для лазерной резки ‒ 10–13 бар.
Класс чистоты воздуха по ISO 8573-1. Определяет, нужен ли безмасляный компрессор, какие фильтры и осушители ставить после него. Для пневмоинструмента достаточно класса 3-4-4, для покраски ‒ 2-2-1, для пищевого производства ‒ 1-2-1, для электроники и фармацевтики ‒ класс 0 или 1-1-1 с безмасляной машиной.
