Введение
Современная металлургическая отрасль требует постоянного повышения энергоэффективности и надёжности оборудования. Критически важным звеном в технологической цепочке является производство сжатого воздуха для кислородных цехов и доменных печей, где ключевую роль играют центробежные компрессоры. На многих предприятиях эксплуатируются установки серии «К», срок службы которых на сегодняшний день исчисляется десятилетиями. Физический и моральный износ этих машин формирует устойчивую потребность в обновлении компрессорного парка.
Однако замена крупного технологического оборудования — это не просто покупка нового агрегата. Проект модернизации охватывает целый комплекс задач: от предпроектного обследования и разработки технической документации до логистики, монтажа, пусконаладки и инструктажа персонала. Успех определяется не только характеристиками нового компрессора, но и качеством инжиниринга на каждом этапе.
В данной статье рассмотрен опыт модернизации на примере проекта замены установки К-3000-61-1 на современный центробежный компрессор производства «Hangzhou Oxygen Plant Group Co., Ltd» («HangYang»), а также на примерах участия в разработке нескольких проектов на металлургических комбинатах по модернизации установок К-3000-61-1 и К-5500-41-1. Инжиниринговое сопровождение проектов осуществляет компания ООО «РусГазКрио». На примере реализованного проекта показано, каким образом комплексный инжиниринговый подход позволяет решить не только техническую, но и организационную, логистическую и нормативную составляющие модернизации.
Проект ООО «РусГазКрио» по замене компрессора К-3000 на аналог 4TYD150
Предпроектная стадия и выбор оборудования
Любой проект модернизации начинается с детальной оценки текущего состояния оборудования, анализа технологических требований и определения оптимального варианта замены. В случае с компрессорами серии К ключевыми факторами являются: сохранение или увеличение объёма подачи воздуха, снижение удельного энергопотребления, а также возможность установки нового оборудования на существующие фундаменты — это позволяет избежать масштабных строительных работ, существенно сократить сроки простоя и как следствие сократить бюджет всего проекта.
Возможность установки нового оборудования на существующие фундаменты является результатом проведения комплексного инжиниринга ООО «РусГазКрио» по адаптации оборудования под фундамент Заказчика на основании результатов проведения обследования фундаментов.
На этапе базисного инжиниринга, в результате совместной работы проектной группы, в которую входят специалисты заказчика, инжиниринговой компании и завода-изготовителя происходит выбор конкретной модели оборудования. Совместная работа позволяет учесть специфику конкретного производства: габаритные ограничения существующего здания, параметры фундамента, характеристики энергоснабжения, требования к диапазону регулирования. Именно на этапе базисного инжиниринга, после проведения расчётов технологических параметров, энергетического баланса и подбора оптимального оборудования — определяются ключевые технико-экономические показатели будущего проекта.
Установка К-3000-61-1, требующая замены, представляет собой двухцилиндровую, трёхсекционную, шестиступенчатую машину безредукторного типа с двумя промежуточными охладителями. Привод осуществляется от паровой турбины мощностью 22 МВт, регулирование производительности — изменением частоты вращения ротора.
По результатам обследования объекта, расчёта технологических параметров и анализа вариантов в качестве замены был выбран центробежный компрессор 4TYD150 (Рис. 1), данное решение применимо для компрессоров производительностью от 1 660 до 3 350 Нм³/мин.
- Конструкция: одноцилиндровый, односекционный, четырёхступенчатый, безредукторный.
- Система охлаждения: три промежуточных и один концевой охладитель.
- Привод: паровая турбина или электродвигатель мощностью 16 МВт.
- Регулирование: входной направляющий аппарат (Далее – ВНА), позволяющий изменять производительность и давление на выходе при постоянной частоте вращения ротора за счёт изменения угла наклона лопаток, а также возможность регулирования параметров изменением частоты вращения ротора.
Рисунок 1. Модель компрессора 4TYD150
Проектирование, документация и 3D-моделирование
После выбора оборудования был разработан полный комплект документации базисного и детального инжиниринга: технологические схемы, принципиальные электрические схемы, спецификации оборудования и материалов, монтажные чертежи с планами расстановки оборудования и инструкциями по установке. Для проекта модернизации на действующем производстве это особенно критично: необходимо увязать новый компрессор с существующей инфраструктурой — паропроводами, системами охлаждающей воды, электроснабжением, автоматизированной системой управления технологическим процессом (Далее – АСУ ТП), и обеспечить соответствие российским нормативным требованиям.
Важную роль сыграло применение технологии 3D-моделирования и BIM (Building Information Modeling). Трёхмерная информационная модель позволила заранее выявить потенциальные коллизии между конструкциями нового компрессора и существующими элементами цеха: трубопроводами, несущими конструкциями, инженерными коммуникациями. Все объёмы и спецификации выводились непосредственно из 3D-модели, что снизило риски при закупках и сократило количество доработок на строительной площадке. Изменения в модели автоматически отражались во всей связанной документации, что упростило координацию между проектными дисциплинами.
Поскольку оборудование «HangYang» поставляется с документацией, ориентированной на зарубежные стандарты, специалистам ООО «РусГазКрио» потребовалось не только выполнить профессиональный перевод, но и провести полную адаптацию и локализацию всего массива технической документации в соответствии с требованиями российских норм и правил.
Автоматизация и системы управления
Отдельной и принципиально важной составляющей проекта стало создание современной системы автоматизированного управления компрессорной установкой. При замене оборудования серии «К» недостаточно просто установить новый компрессор — необходимо обеспечить его интеграцию в существующую АСУ ТП предприятия, а во многих случаях — спроектировать и изготовить систему управления заново.
Оборудование, приобретаемое у зарубежных производителей, как правило, комплектуется системами автоматики, не в полной мере соответствующими требованиям российских нормативных документов и стандартов. Прямое использование таких систем на действующем предприятии без адаптации сопряжено с рисками: от несовместимости протоколов обмена данными с существующей АСУ ТП комбината до несоответствия требованиям промышленной безопасности.

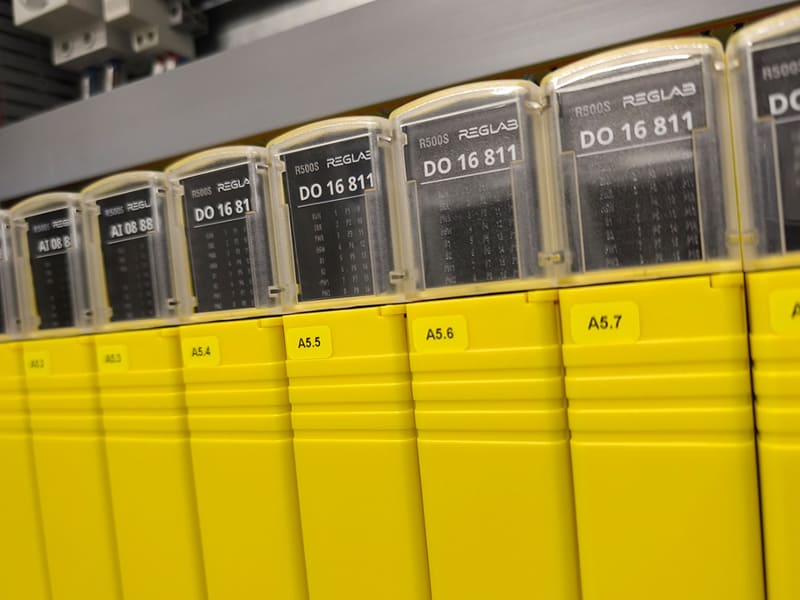

Рисунок 2. Контроллеры российского разработчика ООО «РегЛаб»
ООО «РусГазКрио» выполнило полный цикл работ по автоматизации компрессорной установки — от проектирования до ввода в эксплуатацию. Компания располагает собственной сборочно-производственной площадкой площадью 2000 м² для изготовления систем АСУ ТП, что обеспечивает контроль качества и сжатые сроки поставки. Были спроектированы и изготовлены:
- АСУ ТП компрессорной установки, включая шкафы управления, контроллерное оборудование, операторские станции.
- Системы противоаварийной защиты (далее – СПАЗ), обеспечивающие автоматическое отключение оборудования при выходе технологических параметров за допустимые пределы.
- Системы контроля вибрации, температуры подшипников, давления и расхода в газовоздушном тракте с выводом информации на автоматизированные рабочие места оператора.
Все системы управления были полностью адаптированы под российские нормы: выполнена локализация программного обеспечения, обеспечена совместимость с протоколами обмена данными, принятыми на комбинате, подготовлена эксплуатационная документация на русском языке. Шкафы управления прошли полный цикл функциональных испытаний на производственной площадке ООО «РусГазКрио» до отправки на объект, что позволило сократить сроки пусконаладочных работ на площадке заказчика.
Контроль качества на производстве и заводская приёмка
При закупке крупного технологического оборудования за рубежом критически важен контроль качества на всех этапах — от начала изготовления до отгрузки. Заказчик, как правило, не имеет возможности постоянно присутствовать на заводе-изготовителе в Китае, поэтому функция контроля возлагается на инжиниринговую организацию.
Контроль качества обеспечивался через постоянное представительство ООО «РусГазКрио» в КНР. На всех этапах изготовления компрессора проводились инспекции: аудит производственных процессов, проверка соответствия комплектующих спецификациям, контроль сварочных операций, проверка балансировки роторов.
Оборудование прошло полный цикл заводских испытаний: тесты на герметичность, проверку производительности, контроль вибрационных характеристик. В ходе приёмки были оформлены акты и протоколы испытаний, подтверждающие соответствие техническому заданию.
В 2025 году делегация заказчика и ООО «РусГазКрио» посетила завод «HangYang» в Китае, осмотрела производственные площадки и приняла участие в заводских испытаниях. Такая практика — формирование совместных рабочих групп из специалистов заказчика, инжиниринговой организации и представителей производителя — показала свою эффективность для повышения взаимного доверия и оперативного решения технических вопросов.
Логистика и таможенное оформление
Центробежный компрессор с турбоприводом — это крупногабаритное и тяжёлое оборудование, доставка которого из Китая требует тщательного планирования маршрута, выбора транспортных средств, организации страхования и таможенного оформления в соответствии с законодательством обеих стран.
Логистическая схема включала: упаковку оборудования на заводе-изготовителе с учётом требований транспортировки, нанесение маркировки, экспортное таможенное оформление в КНР, доставку до объекта заказчика, таможенная очистка при импорте в Россию, включая сертификацию. Весь процесс — от ворот завода в Китае до площадки заказчика — координировался в режиме «одного окна», что исключило необходимость для заказчика самостоятельно взаимодействовать с множеством посредников.
Монтаж, пусконаладка и ввод в эксплуатацию
Этап монтажа и пусконаладки на действующем металлургическом комбинате — наиболее ответственный с точки зрения минимизации простоя воздухоразделительных установок. Качество монтажа напрямую определяет надёжность работы оборудования на протяжении многих лет эксплуатации.
Монтажные работы проводились под авторским надзором и с присутствием специалистов ООО «РусГазКрио» на площадке заказчика. Шефмонтаж включал контроль качества сборки, соблюдения допусков по центровке, правильности подключения вспомогательных систем.
Пусконаладочные работы выполнялись в полном объёме: настройка систем автоматики, включая АСУ ТП и системы противоаварийной защиты, испытания в холостом ходу, комплексные опробования под нагрузкой. По итогам проведены гарантийные испытания, подтвердившие соответствие фактических параметров установки проектным значениям.
Инструктаж персонала
Компрессор 4TYD150 существенно отличается от машин серии «К» по конструкции, системе регулирования и принципам технического обслуживания. Для персонала заказчика была организована комплексная программа инструктажа, включающая:
- Теоретическую подготовку по принципам работы новой компрессорной установки, особенностям регулирования с помощью ВНА, алгоритмам работы систем автоматики.
- Практические занятия на заводе-изготовителе, где специалисты заказчика смогли ознакомиться с конструкцией оборудования в процессе его сборки.
- Выездные тренинги на объекте в период пусконаладки, включая диагностику неисправностей, регламентные работы, правила безопасной эксплуатации, настройку систем автоматизации и АСУ ТП, работу с системами противоаварийной защиты и действия при аварийных ситуациях.
По завершении инструктажа персоналу были переданы удостоверения и методические материалы для самостоятельного применения. После ввода в эксплуатацию обеспечивается гарантийное и постгарантийное обслуживание, а также техническая поддержка на протяжении всего срока службы оборудования.
Достигнутые результаты
В рамках проекта замены К-3000 установка 4TYD150 достигла следующих показателей:
Удельный расход пара снижен до 0,218 Гкал/1000 Нм³ (на установке К-3000 этот показатель составлял 0,341 Гкал/1000 Нм³). Экономия достигнута за счёт меньшего количества секций и ступеней сжатия, увеличенного диаметра рабочих колёс и снижения потерь энергии, что позволило уменьшить потребление пара на приводе компрессора. Таким образом, снижение удельных энергозатрат на выработку сжатого воздуха составило более 25 %.
| Модель | 4TYD150 | К3000-61-1 (1982г.) |
|---|---|---|
| Производитель | Hangzhou Oxygen Plant Group | НЗЛ |
| Тип компрессора | Центробежный | Центробежный |
| Объемная производительность | 180 000 Нм3/час | 180 000 Нм3/час |
| Рабочая среда | Воздух | Воздух |
| Давление рабочей среды на нагнетании (абс.) | от 0,095 до 0,63 МПа | от 0,098 до 0,60 МПа |
| Потребляемая мощность | ~ 16 000 кВт | ~ 22 000 кВт |
Таблица 1. Сравнительные характеристики К-3000-61-1 и 4TYD150
Перспективный проект замены компрессора К-5500 на аналог 4TYD175
Наработанный инжиниринговый подход — от предпроектного обследования и формирования совместных рабочих групп до 3D-моделирования, автоматизации и комплексного сопровождения — применяется и при подготовке новых проектов модернизации. В данный момент прорабатывается перспективный проект по замене центробежного компрессора доменного дутья К-5500-41-1М.
Задача и предлагаемое решение
Основная задача проекта — сохранить пределы регулирования старой установки К-5500, которое ранее осуществлялось за счёт байпасной линии. Специалистами ООО «РусГазКрио» и «Hangyang» было предложено решение с применением ВНА, работа которого не только позволяет добиться требуемых пределов регулирования по производительности, но и регулировать выходное давление, что позволит заказчику более тонко и эффективно настраивать параметры доменного дутья.
Установки К-5500-41-1 — одноцилиндровые, двухсекционные, четырёхступенчатые машины с одним промежуточным охладителем. Привод — паровые турбины мощностью 8–30 МВт с регулированием частотой вращения.
Для этой линейки аналогом выбран изотермический центробежный компрессор 4TYD175 (Рис. 2), данное решение применимо для компрессоров производительностью от 3 340 Нм³/мин и более.
- Конструкция: изотермический, одноцилиндровый, односекционный, четырёхступенчатый, безредукторный.
- Система охлаждения: три встроенных промежуточных и один концевой охладитель (опционально, концевой охладитель применяется при требуемой температуре на выходе из установки менее 100 ℃).
- Привод: паровая турбина или электродвигатель мощностью 16–30 МВт.
- Регулирование: регулируемый входной направляющий аппарат.
Рисунок 2. Модель компрессора 4TYD175
Технические преимущества
Принципиальное отличие 4TYD175 — компоновка с промежуточными охладителями, встроенными непосредственно в корпус. Благодаря этому процесс сжатия максимально приближен к изотермическому, что существенно снижает работу сжатия и повышает КПД установки по сравнению с традиционными схемами.
Как и в модели 4TYD150, применение ВНА обеспечивает стабильность выходных параметров дутья в широком диапазоне нагрузок без изменения частоты вращения. Интеграция охладителей в корпус компрессора сокращает занимаемую площадь и снижает потери давления в газовоздушном тракте.
| Модель | 4TYD175 | К5500- 41-1М* |
|---|---|---|
| Производитель | Hangzhou Oxygen Plant Group | НЗЛ |
| Тип компрессора | Центробежный | Центробежный |
| Объемная производительность | 300 000 Нм3/час | 300 000 Нм3/час |
| Рабочая среда | Воздух | Воздух |
| Давление рабочей среды на нагнетании (абс.) | от 0,4 до 0,51 МПа | от 0,4 до 0,51 МПа |
| Потребляемая мощность | ~ 21 500 кВт | ~ 30 000 кВт |
| Удельное энергопотребление | 0, 200 Гкал/1000 Нм3 | 0, 310 Гкал/1000 Нм3 |
Таблица 2. Сравнительные характеристики К-5500-41-1М и 4TYD175.
*Информация получена из открытых источников
Планируемый объём инжиниринга
Проект предполагает применение того же комплексного подхода, отработанного на замене К-3000: формирование совместной рабочей группы, разработка базисного и детального инжиниринга с использованием BIM-моделирования, проектирование и изготовление АСУ ТП и СПАЗ на собственной производственной площадке ООО «РусГазКрио», контроль качества на заводе-изготовителе через постоянное представительство в КНР, логистика и таможенное оформление в режиме «одного окна», шефмонтаж, пусконаладка, гарантийные испытания и инструктаж персонала.
Заключение
Опыт реализованных проектов показывает, что модернизация компрессорного цеха — это комплексная инжиниринговая задача, успех которой определяется не только характеристиками выбранного оборудования, но и качеством сопровождения на каждом этапе: от предпроектного обследования и разработки документации до логистики, монтажа, пусконаладки и инструктажа персонала.
Замена устаревших машин серии «К» на современные центробежные компрессоры 4TYD150 и 4TYD175 позволит снизить удельные энергозатраты на выработку сжатого воздуха более чем на 25 %, обеспечить стабильность параметров подачи воздуха и сократить время переходных процессов. Применение трёхсторонней контрактной схемы, комплексного инжиниринга и 3D-моделирования обеспечит прозрачность, управляемость и предсказуемость проекта.
ООО «РусГазКрио» осуществляет разработку и изготовление систем автоматизации на собственной производственной площадке с полной адаптацией под российские нормативные требования, что обеспечит бесшовную интеграцию нового оборудования в существующую АСУ ТП комбината.
Инвестиции в обновление компрессорного оборудования окупаются за счёт снижения себестоимости производства, повышения надёжности воздухоснабжения и создания резерва для дальнейшего увеличения производительности комбината. Предложенный комплексный подход — от обследования до постгарантийного сопровождения — может быть рекомендован в качестве типового решения для предприятий, стремящихся к технологическому обновлению и снижению эксплуатационных издержек.
Автор: Камышников Дмитрий, инженер проекта ООО «РусГазКрио»
