Падение пластового давления на зрелых месторождениях ‒ проблема, с которой сталкивается любой добывающий актив.
Падение пластового давления на зрелых месторождениях ‒ проблема, с которой сталкивается любой добывающий актив. Скважина, которая вчера давала газ с избыточным давлением, сегодня едва продавливает его в магистраль. Именно здесь в игру вступает дожимной компрессор ‒ оборудование, которое возвращает потоку газа нужные параметры и продлевает рентабельную жизнь промысла на годы.
Разберем, как устроены дожимные компрессорные станции, по какому принципу они работают, чем отличаются поршневые и винтовые машины, и в каких случаях каждое решение оправдано технически и экономически.
Дожимная компрессорная станция блочно-модульного исполнения.
Что такое дожимной компрессор и зачем он нужен
Дожимной компрессор (в англоязычной литературе ‒ booster) ‒ это машина, которая повышает давление уже сжатой газовой среды до уровня, необходимого для транспортировки или технологического процесса. В отличие от компрессора первой ступени, который забирает газ из атмосферы или из скважины при близком к нулю избыточном давлении, дожимающий агрегат работает с потоком, который уже находится под давлением.
Ключевое отличие ‒ соотношение давлений на входе и выходе. Дожимная машина имеет относительно небольшую степень сжатия, но перекачивает значительные объемы газа. Например, поток на входе поступает при 2‒4 МПа, а на выходе поднимается до 7‒10 МПа для закачки в магистральный газопровод.
Задачи, которые решает дожимной компрессор:
• Компенсация падения пластового давления на истощенных месторождениях
• Дожатие попутного нефтяного газа перед подачей в систему сбора
• Повышение давления газа до параметров магистрали
• Подача газа на факельные системы утилизации и в топливные сети
Без дожимной компрессорной станции добыча на поздних стадиях разработки месторождения останавливается: газ физически не проходит в трубу.
Принцип работы дожимной компрессорной станции
Принцип работы ДКС строится вокруг последовательного технологического цикла, где газ последовательно проходит несколько стадий обработки. Понимание этой логики важнее, чем знание отдельных узлов, ‒ именно цикл определяет эффективность всей установки.
Газ с промысла поступает на входной сепаратор, где отделяется капельная жидкость и механические примеси. Затем очищенный поток идет на компрессорный агрегат, который поднимает давление. После сжатия газ нагревается, поэтому его направляют в аппараты воздушного охлаждения. Охлажденный газ снова проходит сепарацию для удаления сконденсировавшейся влаги и подается в выходной коллектор.

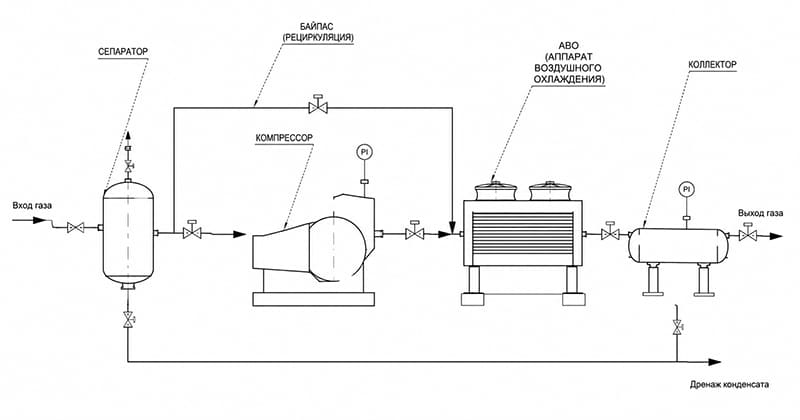

Технологическая схема движения газа через основные узлы ДКС.
Основные технологические узлы ДКС
Устройство дожимной компрессорной станции включает набор узлов, каждый из которых отвечает за свой участок работы с газом.
Узел входной сепарации. Защищает компрессор от гидроударов и абразивного износа. Даже небольшое количество капельной жидкости, попавшее в цилиндр поршневой машины, приводит к разрушению клапанов и поломке.
Компрессорный агрегат. Сердце станции. Именно здесь происходит повышение давления газа. Тип агрегата (поршневой или винтовой) определяет характеристики всей ДКС.
Система охлаждения. Аппараты воздушного охлаждения снижают температуру газа после сжатия. Без охлаждения газ поступал бы в трубу перегретым, что ускоряет старение изоляции газопровода и снижает плотность потока.
Система смазки. У маслосмазываемых машин масло не только снижает трение, но и уплотняет зазоры, отводит тепло. Отработанное масло отделяется от газа в маслоотделителях.
Система КИПиА и автоматики. Контролирует давление, температуру, вибрацию и расход, останавливая агрегат при выходе параметров за допустимые пределы.
> Совет эксперта: Не экономьте на узле входной сепарации. На практике до 70% внеплановых остановов поршневых ДКС связаны именно с попаданием жидкости в цилиндры из-за недостаточной очистки газа на входе. Двухступенчатая сепарация с автоматическим сливом конденсата окупается за один предотвращенный капитальный ремонт.
Поршневые дожимные компрессоры
Поршневые машины ‒ классика для дожимных задач с высокой степенью сжатия и относительно небольшими объемами газа. Принцип работы построен на возвратно-поступательном движении поршня в цилиндре.
При движении поршня вниз в цилиндре создается разрежение, всасывающий клапан открывается, и газ заполняет рабочую камеру. При обратном ходе всасывающий клапан закрывается, газ сжимается и через нагнетательный клапан выталкивается в линию высокого давления. Многоступенчатое исполнение позволяет достигать высоких конечных давлений с промежуточным охлаждением между ступенями.
Для дожимных задач производятся маслосмазываемые поршневые компрессоры, где масляная пленка на стенках цилиндра снижает износ и обеспечивает ресурс. Такие агрегаты хорошо себя показывают там, где нужна высокая степень сжатия при умеренной производительности.
Преимущества и ограничения поршневых машин
Поршневой агрегат сохраняет высокий КПД в широком диапазоне давлений и легко переносит изменение режима. Это критично для истощающихся месторождений, где давление на входе снижается год от года.
Ограничения тоже есть. Возвратно-поступательное движение создает вибрацию, требует массивных фундаментов и регулярного обслуживания клапанов и поршневых колец. Пульсация потока требует установки буферных емкостей.
Поршневой дожимной компрессор высокого давления.
Винтовые дожимные компрессоры
Винтовые машины сжимают газ за счет вращения двух роторов с профилированными зубьями. При вращении объем между винтами уменьшается, и газ сжимается непрерывно, без пульсаций.
Главное преимущество винтового принципа ‒ равномерный поток и низкая вибрация. Такие компрессоры компактнее поршневых при равной производительности, реже требуют обслуживания и лучше переносят непрерывную круглосуточную работу. Они подходят для больших объемов газа при умеренных степенях сжатия.
Ограничение винтовых машин ‒ более резкое падение КПД при отклонении от расчетного режима. Если давление на входе сильно меняется, поршневая схема оказывается гибче.
Сравнение поршневых и винтовых дожимных компрессоров
| Параметр | Поршневые | Винтовые |
|---|---|---|
| Степень сжатия за ступень | Высокая (до 4 и выше) | Умеренная (до 3‒3,5) |
| Производительность | Малая и средняя | Средняя и высокая |
| Вибрация и пульсация | Значительная | Низкая |
| Гибкость по режиму | Высокая | Средняя |
| Межсервисный интервал | Короче | Длиннее |
| Требования к фундаменту | Высокие | Умеренные |
Выбор между схемами ‒ не вопрос «что лучше», а вопрос соответствия конкретной задаче. Для медленно истощающегося месторождения с растущей степенью сжатия чаще выбирают поршневые машины. Для стабильного потока большого объема ‒ винтовые.
> Совет эксперта: Распространенная ошибка ‒ выбирать компрессор только по производительности в точке «здесь и сейчас». Оборудование живет 15‒20 лет, а параметры газа на промысле за это время изменятся кардинально. Заложите в расчет прогноз падения пластового давления на весь срок эксплуатации ‒ иначе через пять лет придется докупать вторую ступень или менять машину целиком.
В каких случаях применяют дожимные компрессоры
Область применения дожимающих компрессоров шире, чем принято думать. Разберем основные сценарии.
Дожатие газа на истощенных месторождениях. Основная задача. По мере выработки залежи пластовое давление падает, и природного напора уже не хватает для подачи газа в магистраль. ДКС восстанавливает нужные параметры.
Компрессия попутного нефтяного газа. ПНГ выделяется при добыче нефти под низким давлением. Дожимной компрессор поднимает его до уровня, при котором газ можно направить на переработку или в систему газосбора вместо сжигания на факеле.
Подача газа на технологические нужды. Топливный газ для газотурбинных установок, газомоторное топливо, подача в системы регенерации ‒ везде, где давление источника ниже требуемого.
Закачка газа в пласт. При поддержании пластового давления или в проектах хранения газа компрессор дожимает поток до давления закачки.
Отдельно стоит криогенная отрасль. В процессах сжижения природного газа дожимные машины участвуют в циклах компрессии хладагентов и самого газа перед понижением температуры. Здесь к оборудованию предъявляются повышенные требования по герметичности и чистоте потока.
Дожимные компрессоры в производстве СПГ
Производство сжиженного природного газа ‒ одна из самых требовательных областей применения компрессорного оборудования. Чтобы перевести газ в жидкое состояние, его охлаждают до минус 162 °C, и на каждой стадии этого цикла работают компрессоры.
В контуре хладагента дожимной компрессор поддерживает циркуляцию рабочего тела (пропана, этилена, смешанного хладагента) под нужным давлением. От стабильности его работы напрямую зависит производительность линии сжижения и удельный расход энергии на тонну СПГ.
Для таких задач подбирают агрегаты с учетом состава газа, требований к чистоте и режима непрерывной работы. Ошибка в подборе оборачивается простоем всей технологической цепочки.

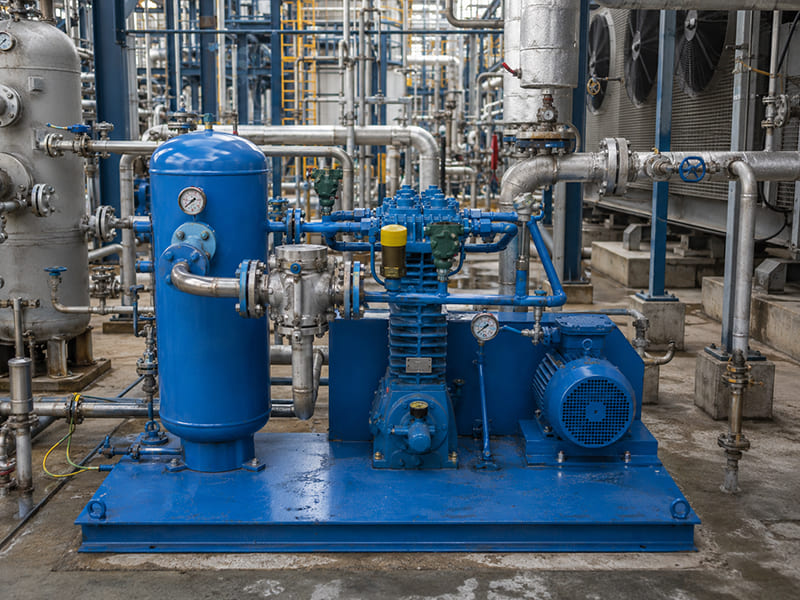

Компрессорное оборудование в контуре установки сжижения газа.
Компания РусГазКрио проектирует и поставляет дожимное компрессорное оборудование (бустеры) под конкретные параметры газа и режим работы. Подбор ведется от задачи заказчика: анализируется состав среды, требуемая производительность, диапазон давлений и прогноз их изменения.
Как подобрать дожимной компрессор
Грамотный подбор начинается не с каталога, а с исходных данных по газу и процессу. Ниже ‒ параметры, без которых расчет невозможен.
Влияние параметров газа на выбор компрессорного оборудования
| Параметр | Влияние на выбор оборудования |
|---|---|
| Состав газа | Материал уплотнений, наличие сероочистки |
| Давление на входе и его прогноз | Число ступеней, тип машины |
| Давление на выходе | Степень сжатия |
| Производительность | Типоразмер и число агрегатов |
| Температура газа | Параметры системы охлаждения |
| Режим работы | Ресурс, требования к автоматике |
Особое внимание ‒ наличию в газе сероводорода, углекислоты и влаги. Кислые компоненты требуют коррозионностойких материалов проточной части. Влага провоцирует гидратообразование и коррозию.
Второй ключевой момент ‒ резервирование. Для непрерывных процессов закладывают схему с рабочим и резервным агрегатом, чтобы плановое обслуживание не останавливало добычу или переработку.
> Совет эксперта по подбору: запрашивайте у поставщика не только паспортную производительность, но и характеристику агрегата во всем рабочем диапазоне. Хороший компрессор должен держать эффективность при снижении входного давления ‒ именно этот сценарий вас ждет через несколько лет эксплуатации.
Обслуживание и типичные проблемы дожимных ДКС
Ресурс дожимной установки определяется культурой эксплуатации не меньше, чем качеством оборудования. Основные точки внимания.
Клапаны поршневых машин ‒ самый нагруженный узел, требует регулярной ревизии. Износ клапанов снижает производительность и увеличивает расход энергии незаметно для оператора.
Система смазки. Контроль качества и уровня масла, состояния маслоотделителей.
Загрязненное масло ускоряет износ пар трения.
Аппараты воздушного охлаждения. Загрязнение оребрения снижает теплоотвод, газ уходит в трубу перегретым, растет нагрузка на следующую ступень.
Виброконтроль. Рост вибрации ‒ ранний признак проблем с подшипниками, дисбаланса или ослабления крепежа. Система мониторинга останавливает агрегат до аварии.
Регламент обслуживания привязывают к наработке в моточасах и результатам диагностики, а не к календарю. Это снижает и число аварийных остановов, и объем избыточных плановых работ.
Заключение
Дожимной компрессор ‒ это оборудование, которое определяет, будет ли месторождение приносить прибыль на поздних стадиях разработки и уйдет ли попутный газ на переработку вместо факела. Выбор между поршневой и винтовой схемой, число ступеней, система охлаждения и автоматики ‒ все это решается от конкретной задачи и прогноза изменения параметров газа.
