Природный газ занимает второе место среди энергоносителей по объёму мирового потребления. Транспортировка по трубопроводам экономически оправдана на расстояниях до 2 500-3 000 км. Дальше затраты на прокачку растут быстрее, чем стоимость альтернативных решений. Именно поэтому сжиженный природный газ стал ключевым продуктом глобальной энергетики — он сокращает объём топлива в 600 раз и позволяет доставлять метан морским транспортом в любую точку планеты.
Для инженеров КИПиА работа на объектах СПГ-инфраструктуры означает контроль криогенных процессов, где температура опускается до -162 °C, а давление сжижения природного газа варьируется от 0,1 до 7 МПа в зависимости от выбранного цикла. Понимание физики этих процессов, схем установок и особенностей измерительного оборудования — база для грамотной эксплуатации и диагностики неисправностей.
Что такое сжиженный природный газ
СПГ — это природный газ, переведённый в жидкое состояние путём охлаждения до температуры конденсации. Основной компонент — метан (от 85 до 99 % в зависимости от месторождения). В жидкой фазе метан прозрачен, не имеет запаха, не токсичен и не вызывает коррозии.
Ключевые физические характеристики СПГ:
Температура кипения при атмосферном давлении: -161,5 °C
Плотность жидкой фазы: 410-500 кг/м³
Коэффициент сжатия (газ → жидкость): 1:600
Теплота сгорания: 50-53 МДж/кг
Пределы воспламенения в воздухе: 5-15 % объёмных
Перевод газа в жидкое состояние решает две задачи: компактное хранение и экономичная транспортировка. Один танкер-метановоз вместимостью 170 000 м³ перевозит газ, которого хватит для отопления города с населением 200 000 человек на протяжении месяца.
Помимо метана, сырьевой газ содержит этан, пропан, бутан, а также примеси — углекислый газ, сероводород, влагу и ртуть. Перед сжижением эти компоненты удаляют, иначе они замёрзнут в теплообменниках и заблокируют проток. Для инженеров КИПиА это означает целый набор аналитических приборов на блоке подготовки газа: хроматографы, гигрометры, анализаторы содержания H₂S и CO₂.
Как происходит сжижение природного газа
Процесс сжижения природного газа основан на втором начале термодинамики: чтобы охладить газ до криогенных температур, нужно отвести от него теплоту и передать её окружающей среде. Технически это реализуют через последовательные циклы сжатия, охлаждения и расширения хладагентов.
Этапы подготовки и сжижения

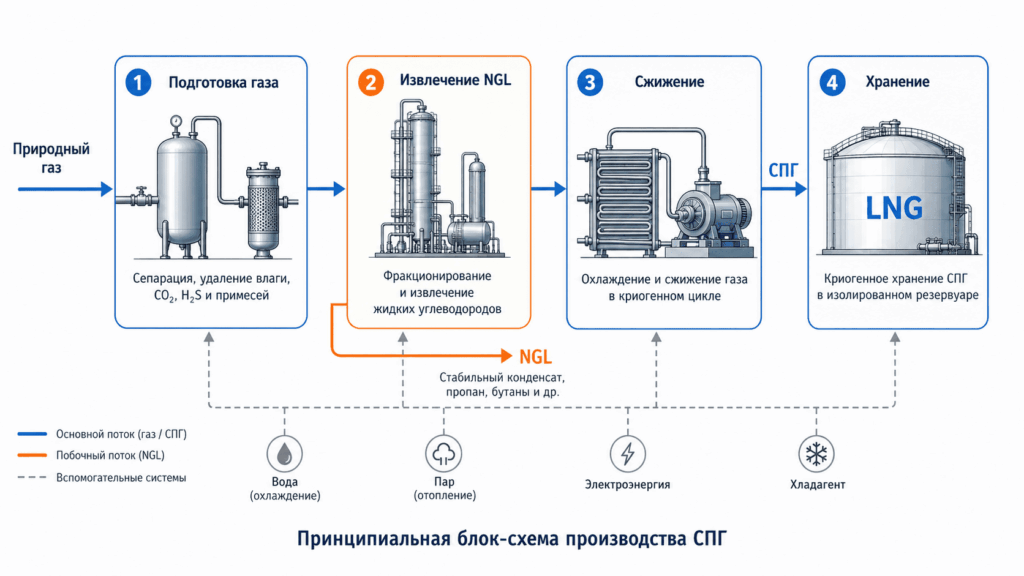

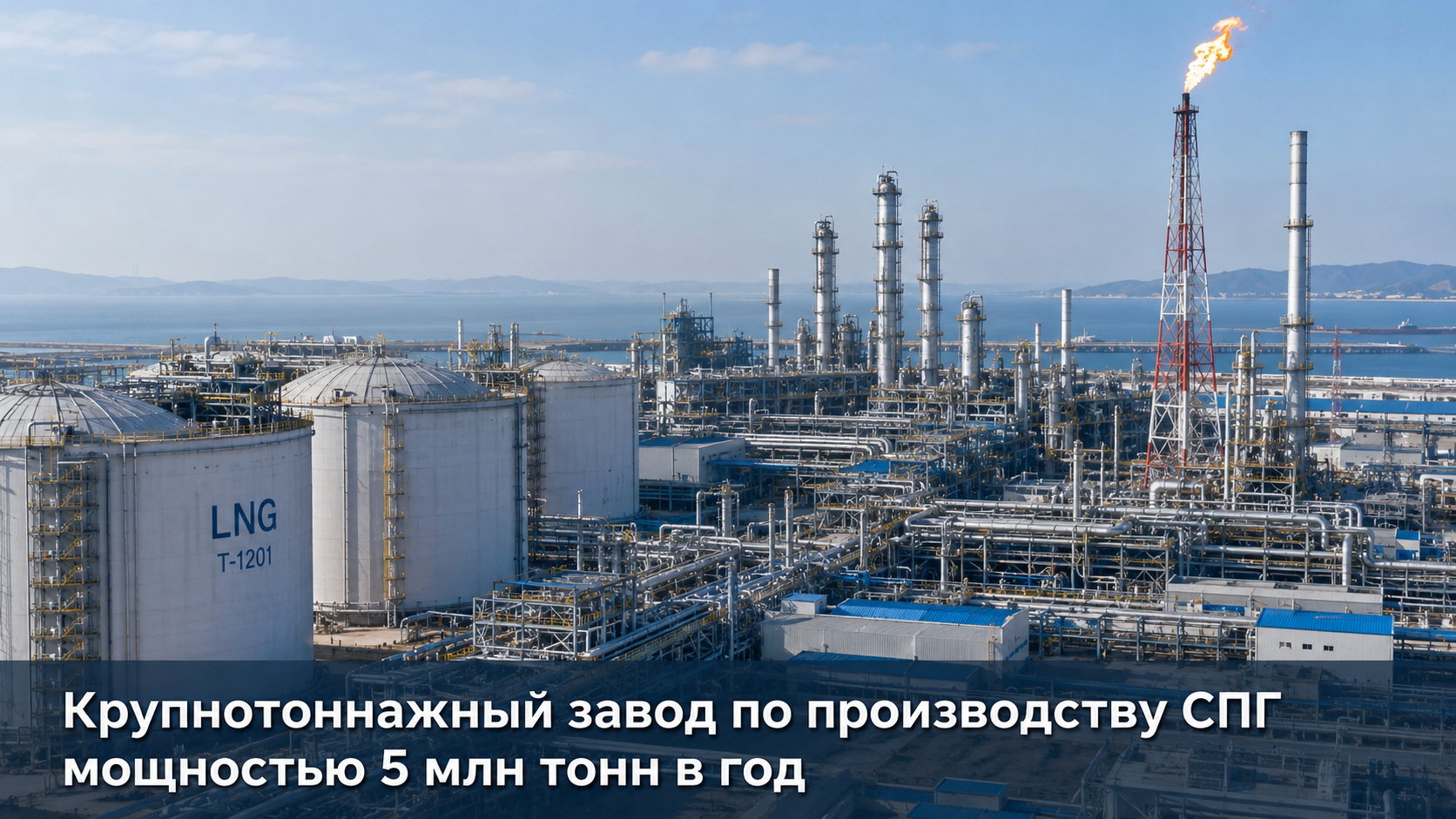

Схема сжижения природного газа на промышленном заводе включает четыре последовательных блока:
Блок 1. Очистка и осушка. Сырьевой газ поступает с месторождения при давлении 4-7 МПа. Сначала из него извлекают кислые компоненты (CO₂, H₂S) в абсорберах с раствором амина. Затем газ осушают на молекулярных ситах до точки росы -70 °C. Ртуть удаляют на адсорбентах с активированным углём.
На этом этапе КИПиА-специалисты обслуживают расходомеры сырьевого газа, датчики перепада давления на адсорберах, поточные анализаторы влажности и системы автоматического переключения адсорберов.
Блок 2. Извлечение тяжёлых углеводородов. Этан, пропан и бутан отделяют в деметанизаторе и фракционирующих колоннах. Эти компоненты используют как товарные продукты или как компоненты смешанного хладагента.
Блок 3. Сжижение. Подготовленный метан охлаждают в основном криогенном теплообменнике (ОКТO) до -162 °C. Это сердце завода. Здесь температура сжижения природного газа достигается за счёт испарения хладагента — чистого или смешанного.
Блок 4. Хранение и отгрузка. Сжиженный газ поступает в изотермические резервуары объёмом 100 000-200 000 м³, а затем перекачивается погружными насосами в танкеры.
Роль дросселирования и детандеров
Два базовых способа снизить температуру газа — дросселирование и расширение в детандере.
При дросселировании газ проходит через сужение (дроссельный клапан) без совершения внешней работы. Температура падает за счёт эффекта Джоуля-Томсона. Для метана этот эффект положителен при температурах ниже 620 К, то есть при типичных рабочих условиях установок сжижения. Снижение температуры при дросселировании составляет 3-5 °C на каждый 1 МПа перепада давления — это немного.
Турбодетандер расширяет газ с совершением внешней работы на валу. Эффективность охлаждения в 3-5 раз выше, чем при дросселировании. Работа детандера передаётся компрессору-бустеру или электрогенератору. Для КИПиА это означает контроль вибрации, оборотов ротора, температуры подшипников и осевого сдвига — типичный набор для роторных машин.
Совет эксперта. При пусконаладке криогенного теплообменника не торопитесь с набором холода. Скорость охлаждения стенок аппарата не должна превышать 10-15 °C в час, иначе термические напряжения в алюминиевых пластинчато-рёберных теплообменниках приведут к трещинам и утечкам. Контролируйте градиент по термопарам на входе и выходе каждой секции.
Способы сжижения природного газа
Циклы сжижения природного газа делят на три группы по типу хладагента и принципу работы.
Каскадный цикл
Классический каскадный процесс использует три независимых холодильных контура с чистыми хладагентами: пропан (от +30 до -35 °C), этилен (от -35 до -100 °C) и метан (от -100 до -162 °C). Каждый контур — замкнутый цикл с компрессором, конденсатором и дросселем.
Преимущества: высокая термодинамическая эффективность (удельный расход энергии 280-300 кВт·ч на тонну СПГ), стабильная работа при изменении состава сырьевого газа.
Недостатки: три комплекта компрессоров и теплообменников увеличивают капитальные затраты и количество единиц КИПиА-оборудования. На каскадном заводе инженер обслуживает втрое больше контуров регулирования, чем на установке со смешанным хладагентом.
Технология ConocoPhillips Optimized Cascade® использует именно этот принцип. Заводы Atlantic LNG (Тринидад) и Darwin LNG (Австралия) работают по каскадной схеме.
Цикл на смешанном хладагенте
Смешанный хладагент (СХА) — это смесь азота, метана, этана и пропана. Состав подбирают так, чтобы кривая кипения смеси повторяла кривую охлаждения природного газа. Это минимизирует термодинамические потери в теплообменнике.
Технология APCI C3MR (propane precooled mixed refrigerant) доминирует на мировом рынке — по ней работает более 50 % всех крупнотоннажных линий. Пропановый контур предварительно охлаждает газ и СХА до -35 °C, а затем спиральный теплообменник (coil-wound heat exchanger) завершает охлаждение до -162 °C.
Параметр: Удельный расход энергии, кВт·ч/т • Каскадный цикл: 280-300 • C3MR: 290-310 • DMR (двойной СХА): 285-305
Параметр: Число компрессоров • Каскадный цикл: 6-9 • C3MR: 3-4 • DMR (двойной СХА): 4-5
Параметр: Мощность одной линии, млн т/год • Каскадный цикл: до 5 • C3MR: до 8 • DMR (двойной СХА): до 8
Параметр: Гибкость по составу газа • Каскадный цикл: Высокая • C3MR: Средняя • DMR (двойной СХА): Высокая
Параметр: Сложность КИПиА • Каскадный цикл: Высокая • C3MR: Средняя • DMR (двойной СХА): Средняя
Для КИПиА-инженера на установке C3MR ключевой параметр — состав смешанного хладагента. Его контролируют поточным хроматографом и корректируют подпиткой отдельных компонентов. Отклонение состава на 2-3 % снижает производительность линии на 5-10 %.
Детандерный цикл
Детандерные циклы не используют внешний хладагент. Сам природный газ расширяется в турбодетандере, охлаждается и частично конденсируется. Неконденсированная часть возвращается в цикл.
Удельный расход энергии выше (350-400 кВт·ч/т), а степень сжижения за один проход — 70-85 %. Зато оборудование компактно, а пуск и останов занимают часы, а не дни. Это делает детандерные схемы идеальными для малотоннажных установок производства СПГ мощностью 1-30 тонн в час.
На малотоннажных комплексах инженер КИПиА работает с более простой архитектурой АСУ ТП: 200-500 контуров регулирования вместо 3 000-5 000 на крупном заводе. Однако требования к надёжности приборов остаются жёсткими — криогенные температуры не прощают ошибок.
Условия сжижения природного газа
Давление и температура
Давление сжижения природного газа зависит от выбранной технологии. В каскадных и СХА-циклах сжижение происходит при давлении, близком к атмосферному (0,1-0,5 МПа). Газ охлаждают при умеренном давлении (3-7 МПа), а затем дросселируют в резервуар хранения.
Температура сжижения природного газа при атмосферном давлении составляет -161,5 °C для чистого метана. Присутствие этана и пропана сдвигает точку конденсации вверх на 3-8 °C, что немного облегчает задачу.
В детандерных циклах газ расширяют с 3-5 МПа до 0,2-0,5 МПа. При этом температура падает с -80 °C до -155…-162 °C за один каскад расширения.
Требования к оборудованию КИПиА
Криогенные условия предъявляют жёсткие требования к средствам измерения:
Температура: Термопары типа T (медь-константан), диапазон до -200 °C, класс точности 0,5
Давление: Манометры и датчики из нержавеющей стали 316L, мембранные разделители с криогенным наполнителем
Уровень в резервуарах: Радарные уровнемеры с продувкой азотом, дублирование дифманометрическим методом
Расход СПГ: Кориолисовые расходомеры, калибровка при рабочей температуре
Загазованность: ИК-детекторы метана, время отклика не более 10 секунд
Стандартные эластомерные уплотнения при -162 °C теряют гибкость и трескаются. В криогенной зоне применяют уплотнения из ПТФЭ (фторопласт-4) и графитовые набивки. Кабели используют с изоляцией из ПТФЭ или силикона, рассчитанные на -200 °C.

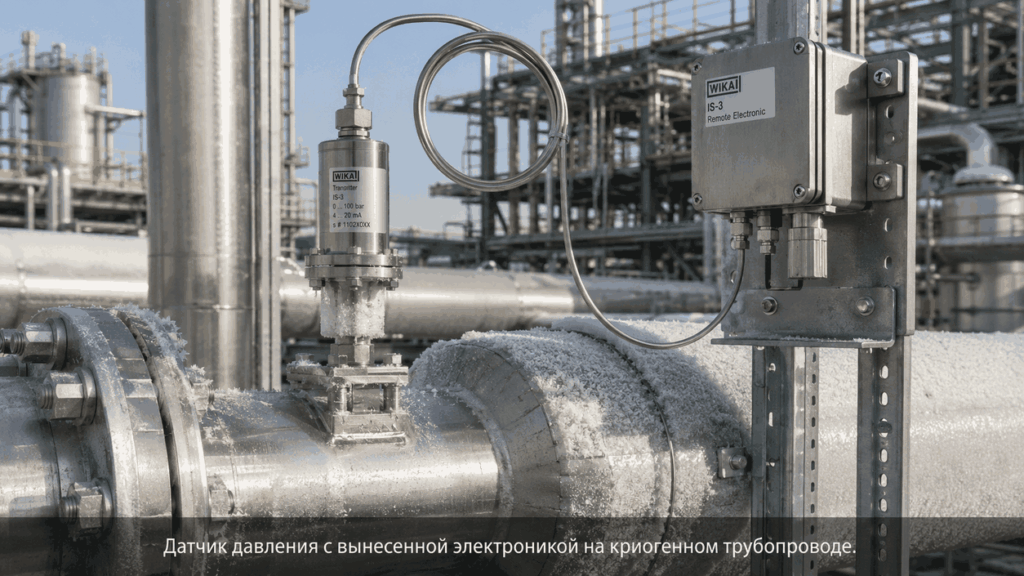

Совет эксперта. При выборе датчиков давления для криогенных точек отдавайте предпочтение моделям с вынесенной электроникой и капиллярной трубкой длиной 2-3 метра. Электроника при -160 °C выходит из строя за недели. Капилляр с силиконовым маслом решает проблему — чувствительный элемент работает в холоде, а передатчик стоит в тёплой зоне.
Процесс сжижения природного газа: пошаговая логика
Рассмотрим процесс охлаждения и конденсации газа на примере цикла C3MR — как наиболее распространённого.
Шаг 1. Подготовленный газ с давлением 5-6 МПа и температурой +30 °C поступает в пропановый испаритель. Жидкий пропан кипит при трёх уровнях давления (1,3 МПа, 0,5 МПа, 0,15 МПа), последовательно охлаждая газ до -35 °C.

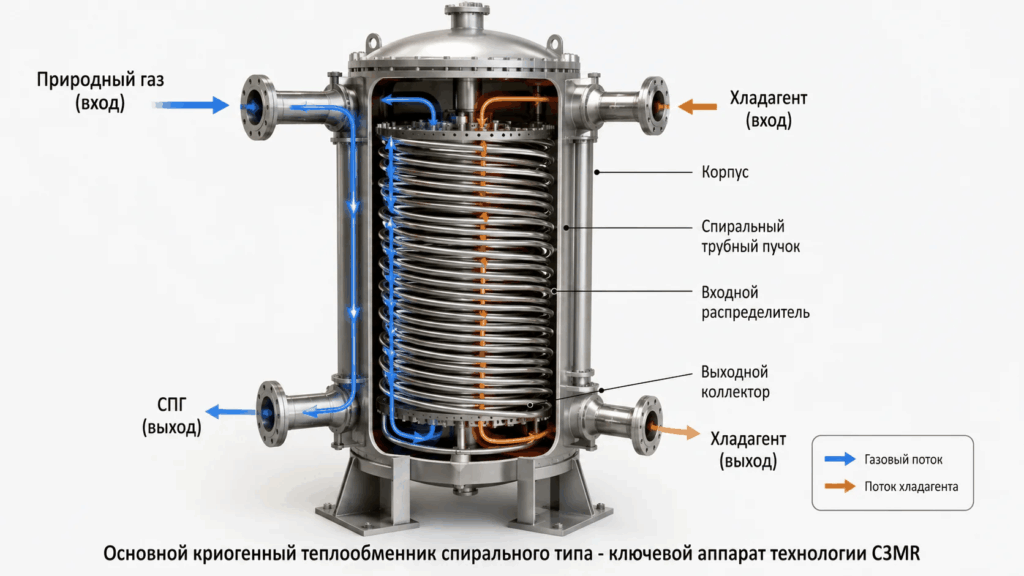

Шаг 2. Охлаждённый газ входит в нижнюю часть спирального теплообменника (ОKТO). Параллельно в теплообменник подают сжатый смешанный хладагент, предварительно охлаждённый пропаном до -35 °C.
Шаг 3. СХА, двигаясь по трубному пучку вверх, частично конденсируется. Тяжёлая жидкая фракция (этан, пропан) стекает вниз, дросселируется и подаётся в межтрубное пространство, где испаряется и охлаждает газ до -100 °C.
Шаг 4. Лёгкая фракция СХА (азот, метан) продолжает подъём, конденсируется, дросселируется и испаряется в верхней секции теплообменника, охлаждая газ с -100 до -162 °C.
Шаг 5. Сжиженный газ дросселируется до давления хранения (0,1-0,12 МПа) и поступает в резервуар. При дросселировании часть СПГ испаряется (flash-газ, 1-2 % потока). Этот газ возвращают в технологию как топливо для газовых турбин.
Весь процесс непрерывен. Установка работает 330-345 дней в году, остановки — только для планового обслуживания. Для КИПиА это означает высокие требования к надёжности: среднее время наработки на отказ для критичных контуров регулирования должно превышать 50 000 часов.
Особенности хранения и транспортировки СПГ
Сжиженный газ хранят в изотермических резервуарах с двойной стенкой. Внутренний корпус — из криогенной стали 9 % Ni, наружный — из углеродистой стали. Пространство между стенками заполнено перлитовой изоляцией.
Несмотря на изоляцию, теплоприток неизбежен. Он составляет 0,05-0,1 % объёма резервуара в сутки. Испарившийся газ (boil-off gas, BOG) отводят компрессорами и используют как топливо или повторно сжижают.
Контроль уровня, температуры и давления в резервуаре — одна из критичных задач КИПиА. Переполнение грозит разливом криогенной жидкости, а rollover (расслоение СПГ разной плотности с последующим быстрым перемешиванием) вызывает резкий рост давления и аварийный сброс газа. Для предотвращения rollover устанавливают многоуровневые термометрические колонки с шагом 0,5-1 м по высоте резервуара и плотномеры.
Малотоннажное производство СПГ в России
Россия активно развивает малотоннажное производство сжиженного природного газа для газификации удалённых территорий и перевода транспорта на газомоторное топливо. К 2024 году в стране работает более 20 малотоннажных установок мощностью от 0,5 до 40 тонн СПГ в час.
Малотоннажные комплексы используют детандерные и смешанно-хладагентные циклы. Оборудование размещают в блочно-модульном исполнении, что сокращает монтаж до 6-8 месяцев.
Для инженера КИПиА работа на малотоннажной установке отличается от крупного завода:
— Меньше контуров регулирования, но каждый специалист отвечает за более широкий перечень оборудования
— АСУ ТП часто построена на контроллерах отечественного производства
— Удалённость от сервисных центров требует более глубоких навыков диагностики и ремонта приборов
Параметр: Мощность • Крупнотоннажный завод: 1-8 млн т/год • Малотоннажная установка: 0,5-40 т/час
Параметр: Число контуров АСУ ТП • Крупнотоннажный завод: 3 000-5 000 • Малотоннажная установка: 200-500
Параметр: Персонал КИПиА в смене • Крупнотоннажный завод: 5-10 человек • Малотоннажная установка: 1-2 человека
Параметр: Цикл сжижения • Крупнотоннажный завод: C3MR, каскад • Малотоннажная установка: Детандерный, СХА
Параметр: Время пуска из холодного состояния • Крупнотоннажный завод: 3-7 суток • Малотоннажная установка: 6-12 часов
Безопасность на объектах СПГ
Метан легче воздуха и при утечке поднимается вверх, что снижает риск скопления у земли. Однако при разливе СПГ образуется холодное облако паров, которое первоначально тяжелее воздуха и стелется по поверхности. По мере прогрева облако поднимается и рассеивается.
Система газодетектирования на объекте СПГ включает:
— Точечные каталитические и инфракрасные датчики метана на отметках 0,5 м и 2 м от уровня площадок
— Линейные ИК-детекторы по периметру технологических блоков
— Детекторы пламени в УФ/ИК-диапазоне
— Криогенные детекторы утечки (датчики температуры поверхности, срабатывающие при контакте с жидким СПГ)
Все эти приборы интегрированы в систему ПАЗ (противоаварийной защиты), которая при обнаружении загазованности 20 % НКПР (1 % объёмный метана) автоматически закрывает отсечные клапаны, останавливает компрессоры и активирует орошение.
