Седельные регулирующие клапаны (Control Valves) — поставка промышленных регулирующих клапанов DN15–DN600
Русгазкрио поставляет седельные регулирующие клапаны (control valves) для систем автоматического регулирования технологических процессов нефтегазовой, нефтехимической, химической промышленности, криогенных производств и энергетики. Седельные клапаны обеспечивают точное регулирование расхода, давления и температуры рабочей среды в соответствии с сигналом управляющей системы. От правильного подбора регулирующего клапана зависит стабильность и безопасность всего технологического процесса. Типоразмерный ряд: DN15–DN600, PN10–420 (CL150–CL2500).
По материалу корпуса
| Материал |
Область применения |
| Углеродистая сталь (WCB, А105) |
Нефть, газ, пар, нейтральные среды |
| Низкотемпературная углеродистая сталь (LCB, LCC, А350 LF2) |
Криогенные среды, СПГ, жидкий азот |
| Нержавеющая / дуплексная нержавеющая сталь (CF8M, 316L, 2205) |
Коррозионно-активные и высокочистые среды |
| Футерованные (PTFE, PFA) |
Кислоты, щёлочи, агрессивные химические среды |
| Hastelloy, Monel, Inconel |
Особо агрессивные среды, высокотемпературные применения |
Специальные исполнения
- Криогенное исполнение (до −196 °C) — для работы со сжиженными газами: СПГ, жидкий азот, жидкий кислород, жидкий аргон. Конструктивные особенности: удлинённая крышка (bonnet extension) для защиты сальника от замерзания, специальные низкотемпературные материалы корпуса и внутренних деталей, уплотнения из PTFE или металлические, испытания при рабочих криогенных температурах.
- Высокотемпературное исполнение (до +650 °C) — специальные жаропрочные сплавы, графитовые сальниковые уплотнения, высокотемпературная изоляция приводного узла.
- Высокоцикличное исполнение (КЦА/PSA) — для установок короткоцикловой адсорбции с частотой переключения до нескольких сотен тысяч циклов в год. Усиленные седловые уплотнения, специальные профили плунжера, конструкция привода с высоким ресурсом.
- Кислородное исполнение — обезжиривание, применение совместимых с кислородом материалов и смазок, полный контроль чистоты поверхностей. Соответствие требованиям ГОСТ Р 52869, EIGA.
- Антикавитационное исполнение — специальные многоступенчатые плунжеры или клеточные внутренние устройства (cage trim), снижающие перепад давления поэтапно и исключающие кавитацию при дросселировании. Критично при работе с жидкостями при давлениях, близких к давлению насыщенного пара.
- Антишумовое исполнение — применяется при регулировании газовых и паровых потоков с высоким перепадом давления. Специальные клеточные внутренние устройства или диффузоры снижают акустический шум и вибрацию до нормативных значений.
- С экранно-вакуумной изоляцией — для криогенных трубопроводов с вакуумной изоляцией на установках разделения воздуха и в СПГ-технологиях.
По типу привода

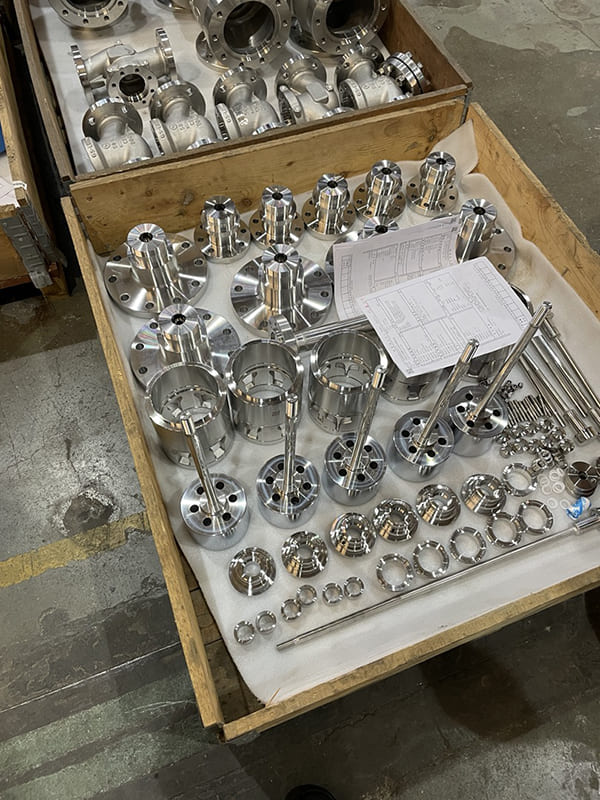

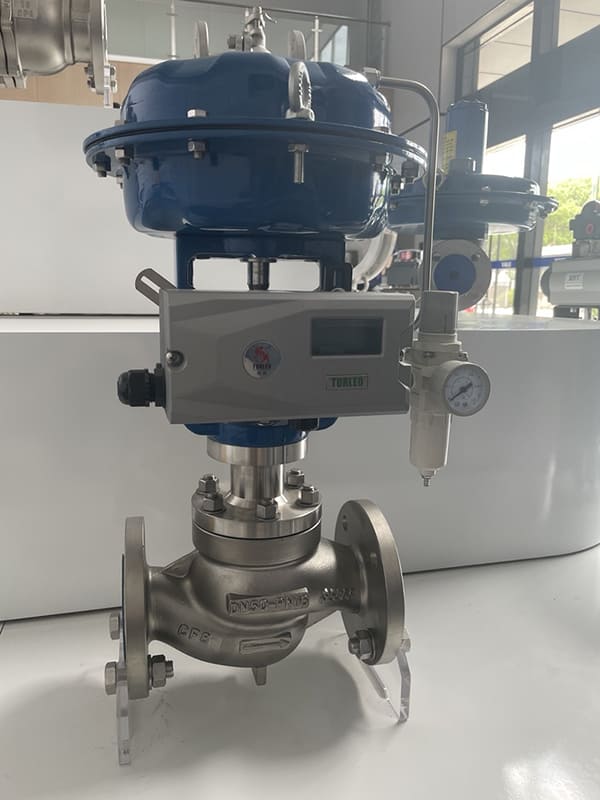

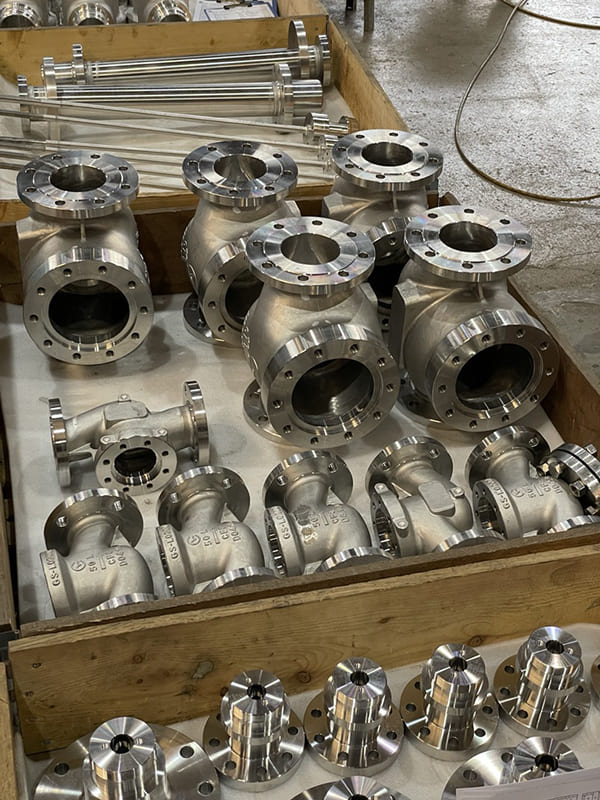

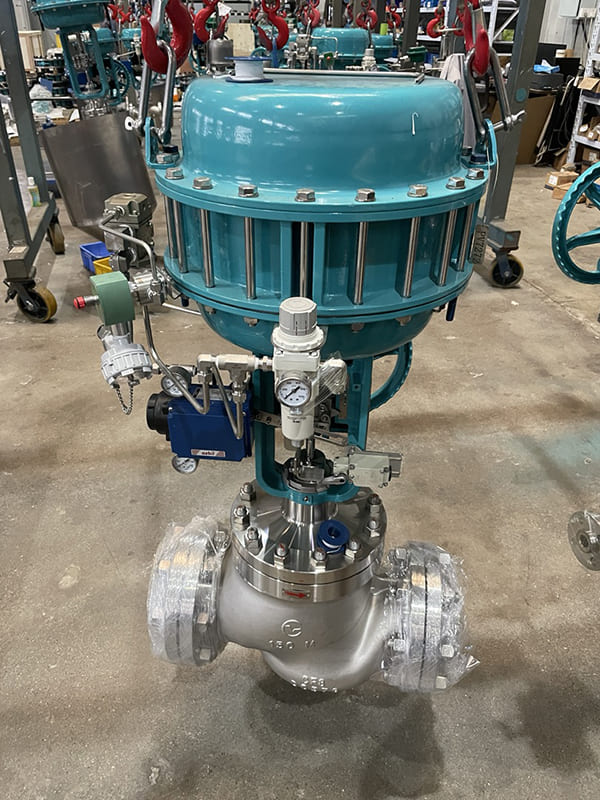

Пневматический привод — наиболее распространённый тип для регулирующих клапанов. Мембранный или поршневой привод в сочетании с позиционером обеспечивает точное позиционирование плунжера в соответствии с входным сигналом (4–20 мА, 3–15 PSI). Доступны исполнения с пружинным возвратом (fail-open / fail-closed) для аварийного положения.
Электрический привод — для объектов без пневматической магистрали или при требованиях к интеграции с цифровыми системами управления. Интеллектуальные электроприводы с встроенной диагностикой, протоколы HART, Foundation Fieldbus, Profibus.
Ручное управление — применяется в исполнениях для ручной настройки или как дублирующее управление.
По типу присоединения
- Фланцевое: GB/T, ANSI B16.5, EN 1092, ГОСТ 33259
- Приварное: SW (муфтовая сварка до DN50), BW (стыковая сварка)
Размерный ряд
DN15 — DN600, PN10–420 (Class 150 — Class 2500)
Ключевые расчётные параметры при подборе регулирующего клапана
Правильный подбор регулирующего клапана — сложная инженерная задача, требующая учёта множества факторов:
- Коэффициент пропускной способности Cv/Kv — определяется на основании расхода, перепада давления и физических свойств среды
- Диапазон регулирования — отношение максимального расхода к минимальному в диапазоне регулирования
- Расходная характеристика — линейная, равнопроцентная, быстрооткрывающаяся — выбирается исходя из динамики процесса
- Проверка на кавитацию и вскипание — обязательна для жидких сред при высоком перепаде давления
- Акустический расчёт — для газовых и паровых сред при перепаде давления выше критического
- Аварийное положение (fail-safe) — fail-open или fail-closed в зависимости от требований безопасности процесса
Почему Русгазкрио
Русгазкрио работает только с проверенными производителями регулирующих клапанов, имеющими подтверждённый опыт поставок на объекты российской и международной промышленности и прошедшими технический аудит. Подбор регулирующего клапана — это ключевая инженерная компетенция нашей компании: мы выполняем полный расчёт технологических параметров (Cv, перепад давления, кавитационный анализ, акустический расчёт), определяем расходную характеристику и аварийное положение, подбираем оптимальный тип внутреннего устройства (trim), материальное исполнение и тип привода с позиционером. Результатом является технически обоснованная спецификация, обеспечивающая стабильное регулирование процесса, длительный ресурс клапана и соответствие требованиям безопасности.
Обратитесь к нашим специалистам для получения технического предложения и выполнения расчётов по вашему проекту.
