Шаровые краны (Ball Valves) — поставка промышленных шаровых кранов DN6–DN1200

Русгазкрио поставляет промышленные шаровые краны для нефтегазовых, нефтехимических, химических, криогенных и энергетических объектов. Шаровые краны (ball valves) — наиболее распространённый тип запорной арматуры благодаря минимальному гидравлическому сопротивлению, высокой герметичности затвора, простоте обслуживания и широкому диапазону рабочих условий. Мы предлагаем полный типоразмерный ряд от DN6 до DN1200 в классах давления PN2,5–420 (CL150–CL2500).

Типы шаровых кранов

• • Плавающий шар (Floating Type)

    Шаровые краны с плавающим шаром — наиболее экономичное и распространённое решение для трубопроводов малого и среднего диаметра. Шар удерживается седловыми уплотнениями и под действием давления рабочей среды прижимается к седлу, обеспечивая надёжное перекрытие. Применяются на давлениях до CL600 и диаметрах до DN300.

  • Шар в опорах (Trunnion Mounted)

    Краны с шаром в опорах предназначены для трубопроводов большого диаметра и высокого давления. Шар фиксируется верхней и нижней цапфами, что снижает нагрузку на седловые уплотнения и обеспечивает стабильно низкий момент управления. Рекомендуются при DN≥150 и давлении CL300 и выше, а также на магистральных трубопроводах.

Шаровые краны с двойным затвором и контролем утечек (Double Block and Bleed (DBB))

• Краны с двойным затвором и контролем утечек обеспечивают изоляцию двух независимых зон давления и дренаж полости корпуса через отдельный патрубок. Применяются в системах, требующих абсолютной надёжности изоляции при техническом обслуживании: нефтяные платформы, газовые установки, химические производства.

• Трёхходовые шаровые краны (L-port, T-port)

  Трёхходовые краны с портами L- или T-типа используются для переключения потоков, смешения сред или разделения потоков на два направления. Заменяют два двухходовых крана, упрощая обвязку трубопроводов.

По материалу корпуса

Материал	Область применения
Углеродистая сталь (WCB, А105)	Нефть, газ, пар, нейтральные среды
Низкотемпературная углеродистая сталь (LCB, LCC, А350 LF2)	Криогенные среды, СПГ, азот
Нержавеющая сталь (CF8, CF8M, 316L)	Коррозионно-активные среды, пищевая промышленность
Дуплексная нержавеющая сталь (2205, 2507)	Высококоррозионные среды, морская вода, H₂S
Футерованные (PTFE, PFA)	Кислоты, щёлочи, агрессивные химические среды
Hastelloy, Monel	Особо агрессивные среды: HCl, плавиковая кислота, морские среды

Специальные исполнения

• Шаровые краны с рубашкой обогрева применяются для вязких и кристаллизующихся сред (битум, сера, парафин). Рубашка обогрева паром или горячей водой предотвращает застывание рабочей среды в полости затвора.
• Низкотемпературное исполнение (до −196 °C) — краны для работы со сжиженными газами: СПГ, жидкий азот, жидкий кислород, жидкий аргон. Применяются удлинённые крышки, специальные материалы корпуса и уплотнений, тестирование при криогенных температурах.
• Высокотемпературное исполнение (до +650 °C) — для горячего пара, теплоносителей и высокотемпературных технологических потоков. Специальные сплавы и графитовые уплотнения.
• Высокоцикличное исполнение (КЦА) — краны для установок короткоцикловой адсорбции (КЦА/PSA), работающих в режиме многократного открытия/закрытия. Усиленные седловые уплотнения, конструкция затвора рассчитана на ресурс от 500 000 циклов и более.

По типу привода

• Ручной рычаг / маховик — для DN до 50–80 при низком давлении

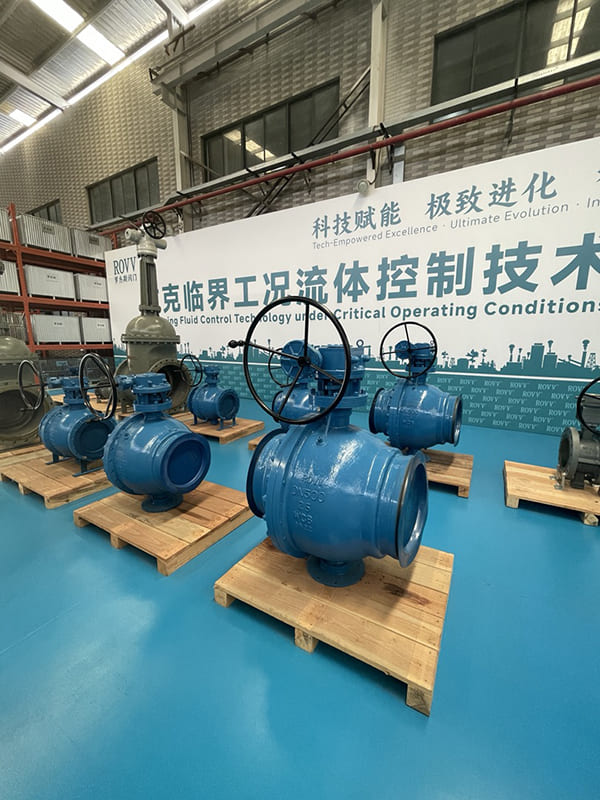

• Редуктор — для DN≥100 или при повышенном давлении, где ручное управление затруднено

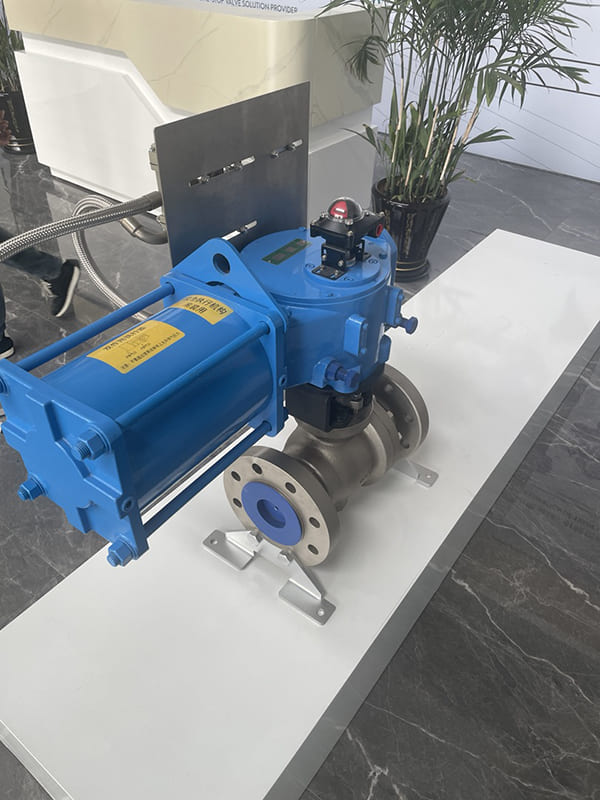

• Пневматический привод (одно- и двухстороннего действия) — для автоматизации, быстрого открытия/закрытия, работы в системах АСУ ТП
• Электрический привод — для удалённого управления, позиционирования

По типу присоединения

• Фланцевое: стандарты GB/T, ANSI B16.5, EN 1092, ГОСТ 33259
• Приварное: муфтовое (SW) — до DN50, стыковое (BW) — DN15 и выше





Размерный ряд

DN6 — DN1200, PN2,5–420 (Class 150 — Class 2500)

Почему Русгазкрио

Русгазкрио работает исключительно с проверенными поставщиками шаровых кранов, прошедшими заводской аудит и подтвердившими соответствие международным стандартам качества (ISO 9001, API 6D, API 608, ГОСТ). Наши инженеры выполняют расчёты технологических параметров — давления, температуры, физико-химических свойств рабочей среды — и производят подбор оптимального типа, материального исполнения и привода шарового крана для каждого конкретного применения. Это позволяет исключить ошибки спецификации и обеспечить максимальный срок службы оборудования. Обратитесь к нашим специалистам для получения технического предложения.
