Обратные клапаны (Check Valves) — поставка промышленных обратных клапанов
Русгазкрио поставляет обратные клапаны (check valves) для систем трубопроводов нефтегазовой, нефтехимической, химической отраслей, энергетики и криогенных производств. Обратные клапаны предназначены для предотвращения обратного тока рабочей среды и защиты насосного и компрессорного оборудования. Правильный выбор конструкции и материального исполнения обратного клапана критически важен для обеспечения безопасности и надёжности всей технологической системы.
По конструкции
- Поворотные обратные клапаны (Swing Check Valves)
Затвор в виде диска (хлопушки) поворачивается на оси. При прямом потоке давление рабочей среды открывает диск; при прекращении потока или обратном давлении диск закрывается под действием гравитации или пружины. Рекомендуются для трубопроводов с горизонтальным и вертикальным (поток снизу вверх) расположением, умеренными скоростями потока и невысокой частотой переключений. Отличаются малым гидравлическим сопротивлением и простотой конструкции.
- Подъёмные обратные клапаны (Lift Check Valves)
Затвор (тарелка или шар) поднимается прямым потоком и опускается на седло при его прекращении. Высокая герметичность закрытия, компактная конструкция. Применяются на горизонтальных и вертикальных трубопроводах, особенно при высоких давлениях. Подходят для чистых жидких сред и газов. Более высокое гидравлическое сопротивление по сравнению с поворотными клапанами.

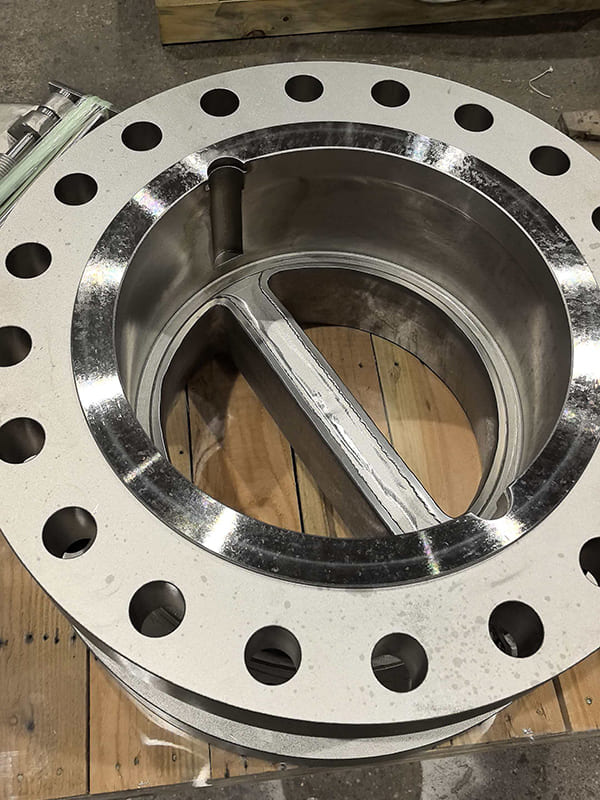

- Обратные клапаны «тип бабочка» (Dual Plate / Wafer Check Valves)
Компактная конструкция с двумя полудисками, раскрывающимися при прямом потоке. Исключительно малая строительная длина (межфланцевый тип), малый вес. Подходят для трубопроводов большого диаметра. Быстрое закрытие снижает гидроудар. Широко применяются в насосных системах.
По стандарту
- Стандарт GB (Китайский национальный стандарт) — обратные клапаны по GB/T, производства проверенных китайских заводов с подтверждённым качеством. Полный типоразмерный ряд, конкурентные сроки поставки.
- Стандарт API (API 594, API 6D) — обратные клапаны для нефтегазовой промышленности по американским стандартам. Применяются на объектах, где проектная документация выполнена по ASME/ANSI. Строгие требования к материалам, испытаниям и документации.
- Стандарт DIN (EN 13709) — обратные клапаны европейского исполнения для объектов, спроектированных по европейским нормам. Фланцевое присоединение по EN 1092.
Специальные исполнения
Для кислородного применения — обратные клапаны в кислородном исполнении проходят специальную подготовку: тщательная очистка и обезжиривание всех деталей, применение уплотнительных материалов, совместимых с кислородом (PTFE, специальные эластомеры), исключение материалов, образующих искру при ударе. Соответствие требованиям ГОСТ Р 52869, EIGA Doc 13. Применяются на установках разделения воздуха (РВС), в криогенных системах, на объектах газоснабжения кислородом.
Почему Русгазкрио
Русгазкрио работает только с проверенными производителями обратных клапанов, чьи изделия подтверждены референс-листами на реализованных промышленных объектах. Выбор конструкции обратного клапана — поворотной, подъёмной или типа «бабочка» — напрямую влияет на безопасность работы насосного и компрессорного оборудования. Наши инженеры выполняют расчёты технологических параметров: скорости потока, перепада давления, риска гидроудара при закрытии — и подбирают оптимальный тип, материальное исполнение и стандарт присоединения обратного клапана для конкретного применения. Это исключает ошибки при комплектации и обеспечивает надёжную защиту трубопроводной системы.
