Дисковые затворы (Butterfly Valves) — поставка промышленных дисковых затворов DN50–DN2000
Русгазкрио поставляет дисковые затворы (butterfly valves) для широкого круга промышленных применений: трубопроводные системы нефтегазовой, химической, водоподготовительной, криогенной и энергетической отраслей. Дисковые затворы отличаются компактностью, малым весом и низкой стоимостью по сравнению с другими типами запорной арматуры при больших диаметрах трубопровода. Типоразмерный ряд: DN50–DN2000, PN10–420 (CL150–CL2500).
Типы дисковых затворов
- Центрический (Concentric / Resilient Seated)
- С двойным эксцентриситетом (Double Eccentric / High Performance)
- С тройным эксцентриситетом (Triple Eccentric / Metal Seated)
- Трёхрычажный дисковой затвор (3-Lever Valve)
Трёхрычажный дисковой затвор — специализированная конструкция, в которой управление диском осуществляется посредством системы из трёх рычагов. Данная конструкция клапана применяется в технологии молекулярных сит в установках разделения воздуха.
Трёхрычажные дисковые затворы применяются преимущественно на трубопроводах большого диаметра в системах газоснабжения, воздухоразделительных установках, на объектах энергетики и в промышленных системах вентиляции и аспирации.
Специальные исполнения
- С фторопластовым (PTFE) покрытием — для агрессивных химических сред: кислоты, растворители, хлорсодержащие соединения.
- Низкотемпературные дисковые затворы — для СПГ, жидкого азота, жидкого кислорода. Специальные материалы корпуса и уплотнений, удлинённая горловина.
- Для кислородного применения — обезжиренная арматура, специальные уплотнения, совместимые с кислородом. Строгий контроль чистоты поверхностей и материалов.
- Высокоцикличное исполнение (КЦА/PSA) — усиленные уплотнения, специальный привод, ресурс свыше 500 000 циклов.
- С экранно-вакуумной изоляцией — для криогенных трубопроводов с вакуумной изоляцией, применяются на установках разделения воздуха и в СПГ-технологиях.
По типу привода
- Ручное управление рычагом / маховиком — для DN до 200 при низком давлении
- Редукторное управление — для крупных диаметров

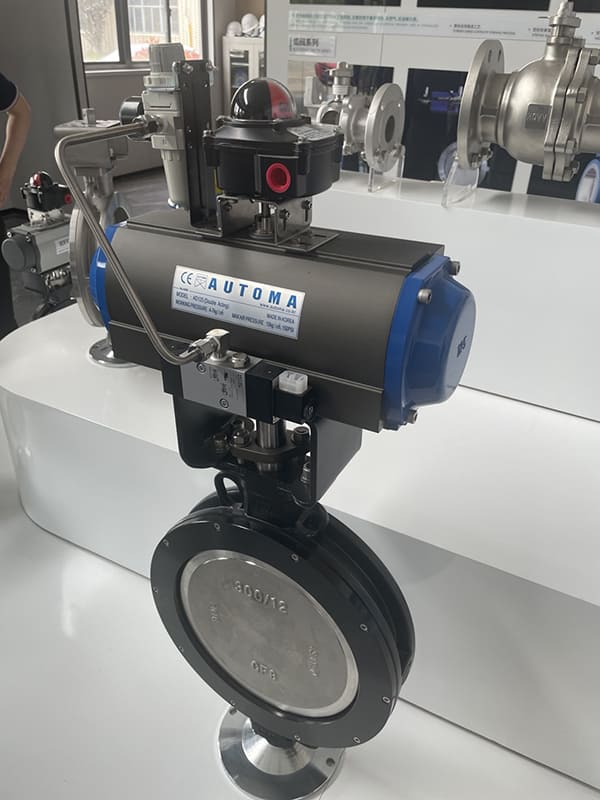

- Пневматический привод — для автоматизации процессов
- Электрический привод — для интеграции с АСУ ТП, SCADA, DCS
По материалу корпуса
| Материал |
Применение |
| Углеродистая / низкотемпературная углеродистая сталь |
Нефть, газ, нейтральные и криогенные среды |
| Нержавеющая / дуплексная нержавеющая сталь |
Коррозионные и высокочистые среды |
| Футерованный корпус (PTFE, PFA, резина) |
Кислоты, щёлочи, химически агрессивные среды |
| Hastelloy, Monel |
Особо агрессивные среды |
По типу присоединения
- Фланцевое: GB/T, ANSI B16.5, EN 1092, ГОСТ
- Межфланцевое (wafer): монтаж между фланцами трубопровода, минимальная строительная длина
- Приварное: SW (муфтовая сварка), BW (стыковая сварка)
Размерный ряд
DN50 — DN2000, PN10–420 (Class 150 — Class 2500)
Почему Русгазкрио
Русгазкрио работает только с проверенными производителями дисковых затворов, продукция которых соответствует стандартам API 609, EN 593, ГОСТ и прошла аттестацию на производственных объектах. Наши специалисты выполняют расчёты технологических параметров — перепада давления, расходных характеристик, тепловых нагрузок — и осуществляют подбор оптимального типа дискового затвора: конструкции, материального исполнения, типа привода и стандарта присоединения. Такой подход обеспечивает максимальную надёжность и экономическую эффективность трубопроводной системы.
