Криогенные насосы и турбодетандеры: назначение, выбор

Криогенные системы применяют для производства, транспортировки и хранения сжиженных газов при температурах ниже −150 °C в промышленности, энергетике, медицине и других отраслях.

Для эффективного функционирования воздухоразделительных установок используют разнообразное криогенное оборудование, в том числе криогенные насосы для  для перекачки жидких O₂/N₂/Ar  и турбодетандеры, которые вырабатывают холод за счёт адиабатического расширения газа.  При подборе криооборудования обращают внимание на следующие факторы:

• Назначение, термодинамические свойства конкретных криогенных жидкостей;
• Возможные риски парообразования, влияющие на производительность;
• Соответствие материалов условиям эксплуатации;
• Степень теплоизоляции, герметичность для минимизации тепловых притоков;
• Надёжность, ремонтопригодность, возможность быстрого обслуживания.

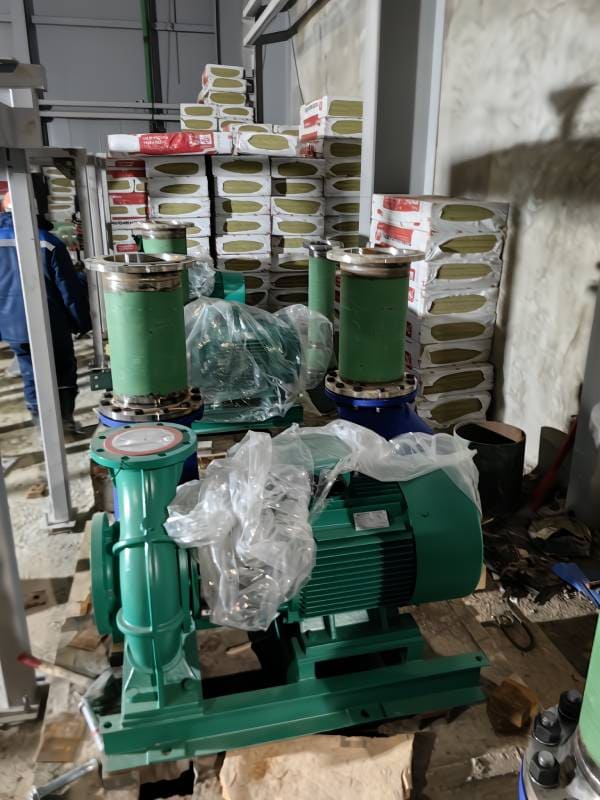

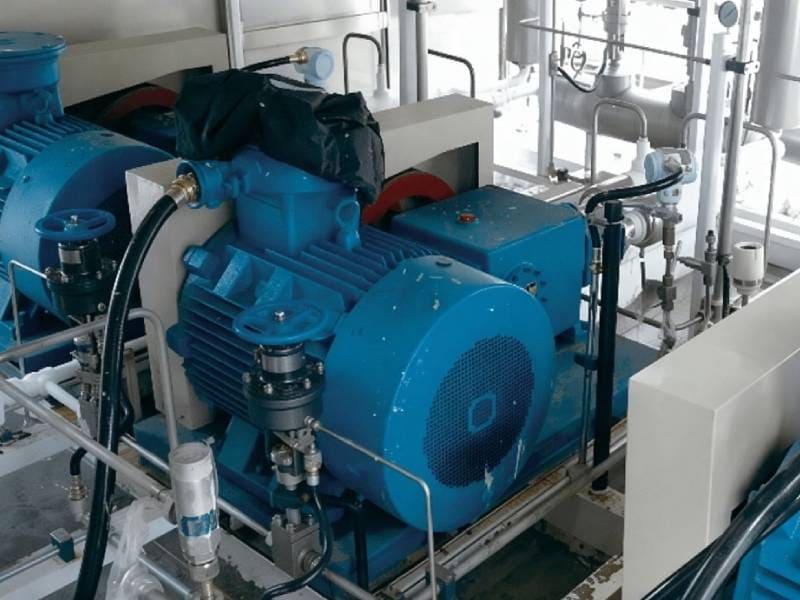

Криогенные насосы

Насосное оборудование представляет собой сложные термодинамические устройства, предназначено для перекачки сжиженных газов (LOX, LIN, LAR, СПГ/LNG, LH2 и др.) при температурах до −196…−253 °C с минимальными теплопритоками и испарением.

Назначение и где применяются

Криогенный насос для жидкого кислорода, азота, аргона, СПГ, водорода, др. имеет следующее назначение:

• Перелив между резервуарами, подача на испарители (газификация), дозирование и подача под давлением на процессы, наполнение баллонов/ресиверов.
• Отрасли: химическая, полупроводниковая и нефтегазовая промышленность, металлургия, энергетика, космические стенды и авиация, научные установки, медицина.

Виды криогенных насосов

Нагнетательные крионасосы различаются конструкцией, принципом действия:

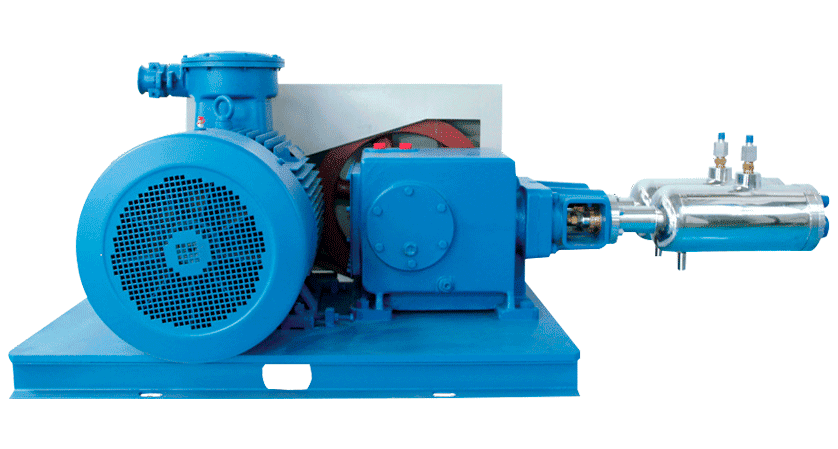

• Объёмные (поршневые/плунжерные): создают высокое давление и обеспечивают точное дозирование; применяются при малых/средних расходах и для высоких давлений (например, заправка баллонов жидким O2/N2/Ar, подача на процессы).

• Поршневые: поршень с кольцами перемещается в цилиндре; впуск/выпуск через клапаны.
• Плунжерные: плунжер ходит через сальник, не контактируя со стенками цилиндра; подходят для ещё более высоких давлений и «жёстких» условий.
• Динамические (центробежные; а также осевые/смешанного потока): непрерывная перекачка больших объёмов с умеренным напором; часто выполняются погружными для LNG и LIN. Рабочее колесо передаёт энергию потоку, создавая напор.

Как выбрать криогенный насос

Ключевые параметры:

• Рабочая среда и температура (жидкий азот, кислород, аргон, т.д.), совместимость материалов и уплотнений (для кислорода — кислородная совместимость и чистота).
• Параметры режима: требуемые расход и давление на выходе, подпор на входе; характер работы (непрерывный/циклический, частые пуски/остановки).
• Гидравлика всасывания: доступный кавитационный запас NPSHa должен превышать NPSHr насоса с технологическим запасом; обеспечить запас переохлаждения на входе, исключить двухфазный поток и флэшинг.
• Исполнение: тип (объёмный/динамический), погружной или «сухой»; герметичность (canned motor, магнитная муфта или механическое уплотнение); тип подшипников (смазываемые перекачиваемой средой), требования по теплоизоляции/криобоксу.
• Интеграция и безопасность: взрывозащита/класс зоны, предохранительная арматура и байпас/рециркуляция, требования по чистоте (ASTM G93 и аналоги для LOX).

Турбодетандеры

Турбодетандерный агрегат включает проточную часть (сопловой аппарат и рабочее колесо), ротор, подшипники и уплотнения, корпус, а также согласованную нагрузку — генератор, компрессор или тормозной узел. Охлаждение газа достигается при адиабатическом расширении с совершением внешней работы: падают давление и температура, часть энтальпии потока преобразуется в механическую работу на валу.

Назначение и роль в криогенных установках

• Воздухоразделение: получение холода в низкотемпературной части схемы (обычно на азоте или воздухе) для достижения условий сжижения и ректификации.
• Газовая промышленность и энергетика: утилизация перепадов давления и холода (природный газ), азотные циклы малотоннажного LNG, гелиевые/водородные криостаны и научные установки.
• Нагрузка: детандер‑генератор (выработка электроэнергии), детандер‑компрессор (холод + дожим процесса), детандер с тормозом (рассеяние мощности).
• Особенности для ВРУ: высокая изоэнтропическая эффективность, надёжная система уплотнений, исключение попадания масла/частиц в проточную часть, автоматическая защита (перераскрутка/вибрация/перегрев), удобное регулирование расхода и давления.

Виды турбодетандеров, варианты компоновки

• По направлению течения: радиально‑входные (центростремительные) — наиболее распространены; осевые — по спецпроектам.
• По числу ступеней: одноступенчатые (типично для ВРУ), многоступенчатые — для глубоких температур/гелиевых циклов.
• По нагрузке: детандер‑генератор; детандер‑компрессор; детандер с гидротормозом/масляным тормозом.
• По подшипникам: газодинамические/газостатические (безмасляные); масляные (с барьерными системами и улавливанием).
• По регулированию: поворотные направляющие лопатки/сопловой аппарат; дросселирование/байпас; частотно‑регулируемый генератор.

Как выбрать турбодетандер

• Рабочая среда и назначение турбодетандера: газ (воздух, азот, природный газ, гелий, водород и др.), состав (H₂O/CO₂/углеводороды), точка росы и чистота, отсутствие жидкой фазы и частиц на входе.
• Гидротермодинамика: расход (массовый), температура и давление на входе, требуемое давление/температура на выходе, степень расширения, допустимые перепады по сети теплообмена.
• Эффективность и компоновка: целевая изоэнтропическая эффективность, тип нагрузки (генератор/компрессор/тормоз), способ регулирования.
• Надёжность и безопасность: защита от перераскрутки, виброконтроль, автоматика пуска/остановки, байпас.
• Интеграция: требования к вспомогательным системам (масло/газ‑сопровождение/азот для уплотнений), интерфейсы КИПиА, условия монтажа и обслуживания.

Практический чек-лист для запроса

Перед запросом криооборудования для грамотного его подбора под конкретные проекты необходимо провести инженерные расчёты, а также указать:

• Назначение и тип установки: ВРУ (воздух/азот), гелиевая/водородная, природный газ и др.; схема (детандер‑генератор/детандер‑компрессор/тормоз).
• Параметры газа на входе: состав, давление, температура, массовый расход; чистота, точка росы (H₂O, CO₂), допустимое содержание капель/частиц.
• Требуемые выходные параметры: давление/температура, диапазон регулирования.
• Ограничения по процессу: допустимая степень расширения, падение давления в теплообменниках, требования к стабильности.
• Энергетика и управление: целевая эффективность, тип нагрузки и утилизации мощности, система автоматизации и защиты, интерфейсы.
• Эксплуатация: условия окружающей среды, режим (непрерывный/цикличный), требования к надёжности, сервис и обучение персонала.

Заключение

ООО «РусГазКрио» поставляет криогенные насосы для кислорода, азота, аргона, СПГ, турбодетандеры для воздухоразделительных установок непосредственно от производителя, является официальным представителем китайской компании Hangzhou Oxygen Plant Group. Оборудование проходит многоэтапный заводской контроль и соответствует действующим российским и международным требованиям безопасности и качества. Корректный подбор криообрудования  напрямую влияет на эксплуатацию криогенной системы, обеспечивает:

• достижение и поддержание требуемых температур с минимальными теплопритоками;
• герметичность и безопасность в экстремальных условиях;
• энергоэффективность и стабильную работу процесса;
• предотвращение утечек и попадания загрязнений;
• возможность автоматизированного управления и защиты.

Мы поможем с подбором модели под задачу, консультациями по характеристикам, оперативным расчётом стоимости, поставкой, монтажом, пусконаладкой и гарантийным обслуживанием.
